项目代号 JTAP119157

中国石油天然气股份有限公司

吉林长春销售分公司普庆加油站


安全现状评价报告

吉林省吉泰安全技术服务有限公司

资质证书编号:APJ-(吉)-306

2019年9月4日


中国石油天然气股份有限公司

吉林长春销售分公司普庆加油站

安全现状评价报告

法定代表人:

技术负责人:

项目负责人:

2019年9月4日



前  言

中国石油天然气股份有限公司吉林长春销售分公司普庆加油站,是一家经营车用乙醇汽油的成品油零售加油站,位于朝阳区普庆路1号。该加油站依据《吉林省落实水污染防治行动计划工作方案》(吉政办发〔2015〕72号)、《关于加强加油站地下油罐污染治理工作的通知》(吉环发[2016]28号)等文件的要求,对本加油站的埋地单层钢质油罐进行了双层罐内衬改造。

为了客观、公正地了解与充分掌握该加油站的安全生产条件,贯彻落实《中华人民共和国安全生产法》(中华人民共和国主席令第十三号)、《危险化学品安全管理条例》(中华人民共和国国务院令第591号)、《危险化学品经营许可证管理办法》(国家安全生产监督管理总局令第55号,国家安全生产监督管理总局令第79号2015年修正)等有关法律、法规和标准要求,中国石油天然气股份有限公司吉林长春销售分公司委托我公司对该站进行安全现状评价。

接到委托后,我公司成立了评价小组,并到现场做了实地检查和资料收集,在对该加油站站内经营、储存设施及经营条件充分了解和分析的基础上,编制完成了安全现状评价报告书。


目  录

1.安全评价概述1

1.1安全评价的目的和意义1

1.2安全评价的依据1

1.3评价范围5

1.4安全评价的程序5

2.加油站概况6

2.1加油站基本情况6

2.2加油站区域位置和站址选择9

2.3加油站站内平面布置10

2.4加油站公用工程及辅助设施13

2.5安全管理18

3.主要危险、有害因素分析24

3.1主要危险、有害因素辨识结果24

3.2危险化学品识别24

3.3其他危险类别辨识24

3.4物质的危险特性24

3.5重大危险源辨识28

3.6爆炸危险区域划分30

3.7设备、设施的危险、有害因素辨识分析30

3.8加油站作业危险、有害因素辨识分析34

3.9自然环境与总体布置方面的危害因素辩识分析37

3.10主要危险、有害因素分析结果及其分布38

3.11事故案例分析39

4.评价单元的划分和评价方法的选择41

4.1评价单元划分41

4.1评价单元的划分原则41

4.2评价方法的选择41

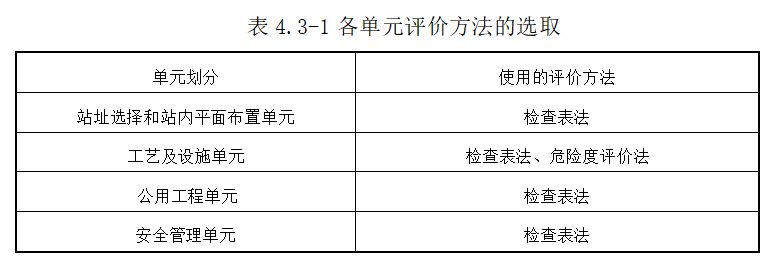

4.3评价单元的划分结果43

5.定性评价44

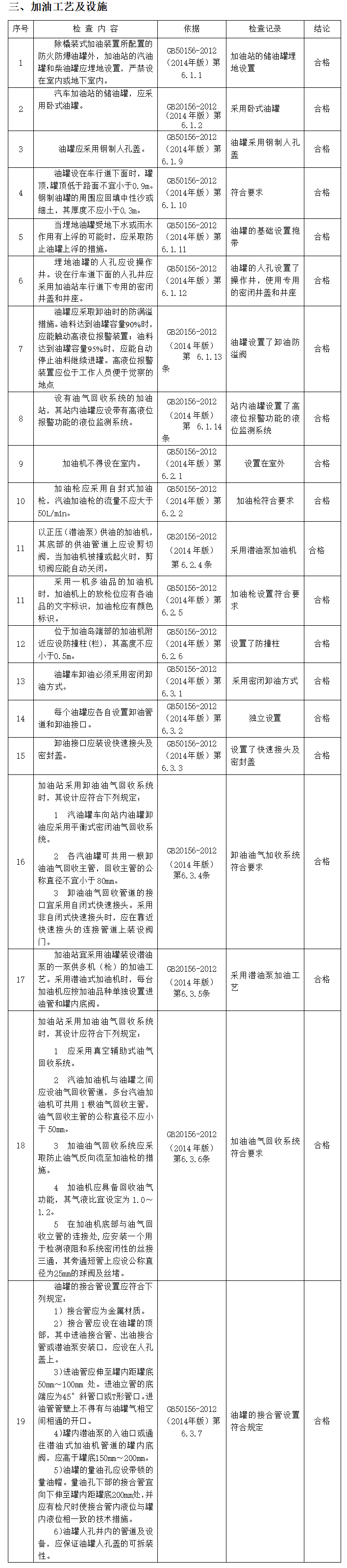

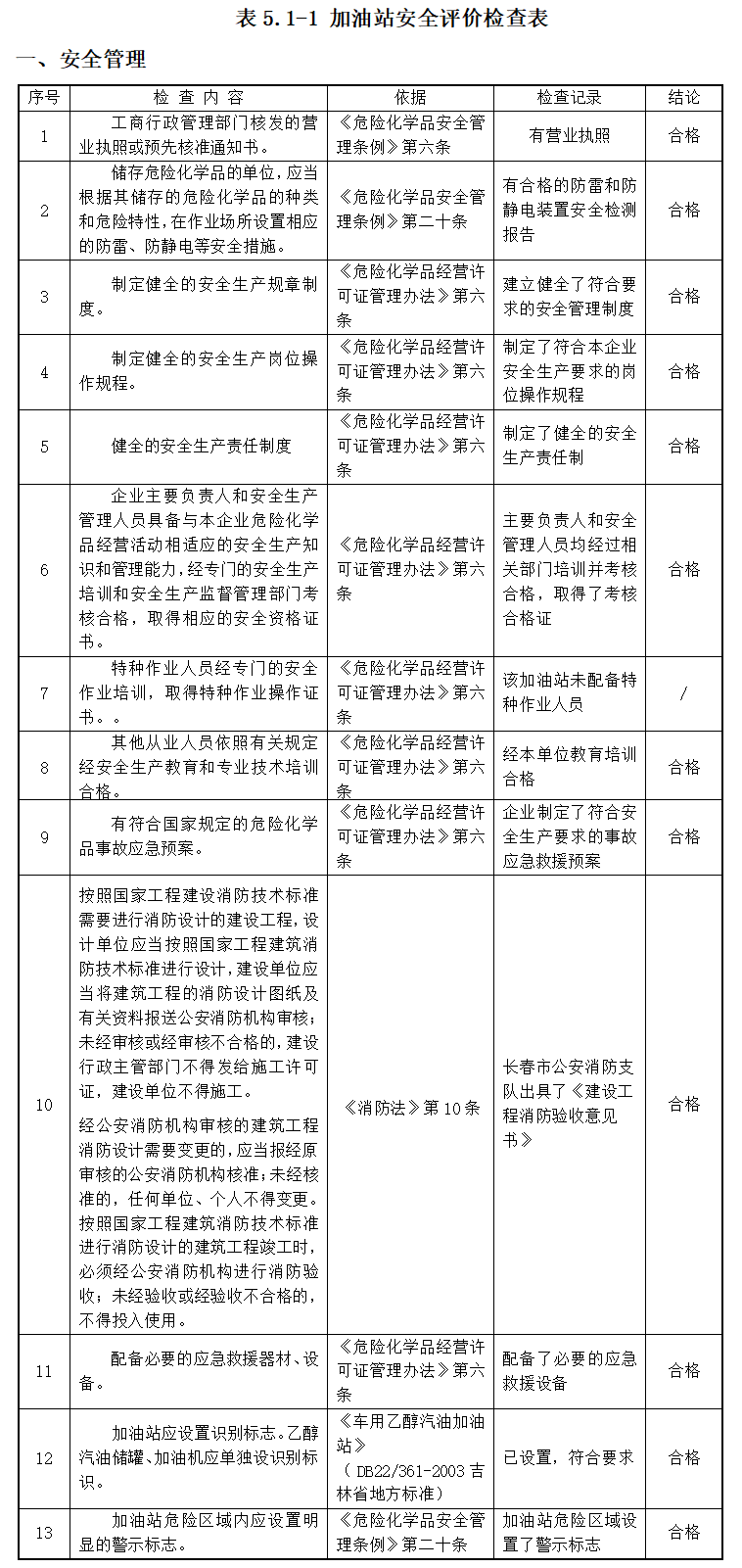

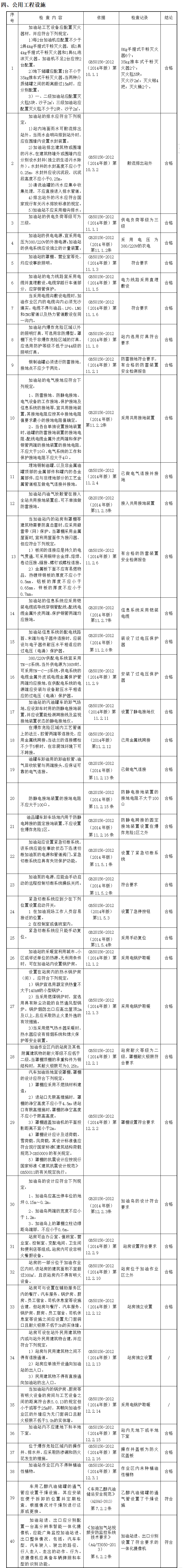

5.1安全检查表评价法44

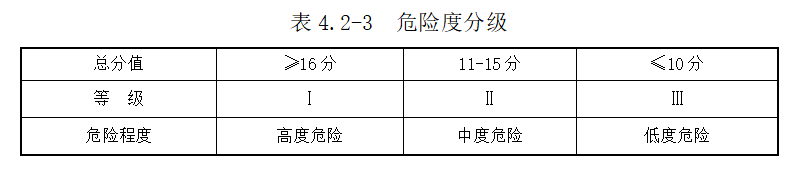

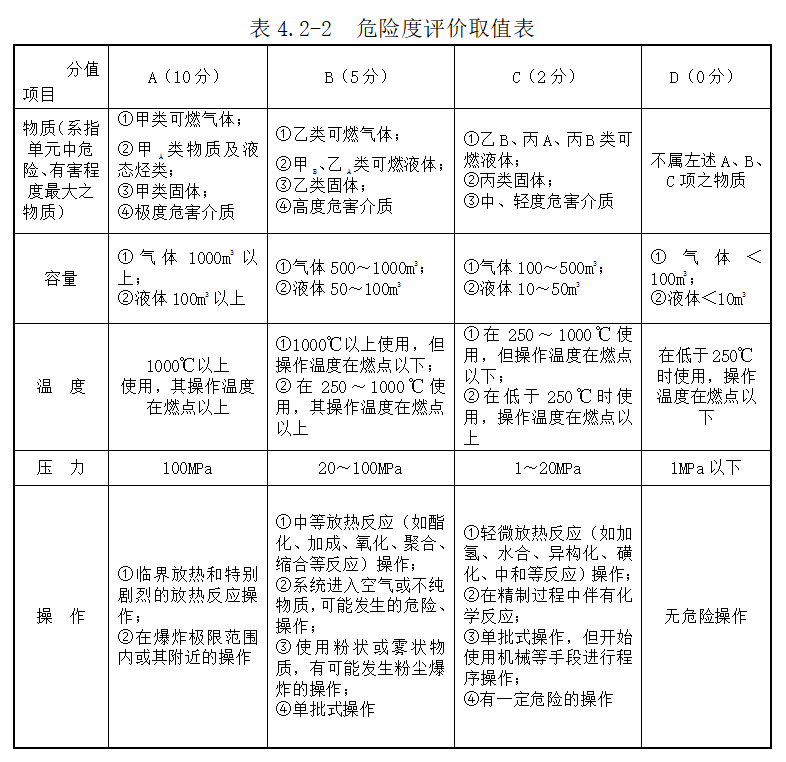

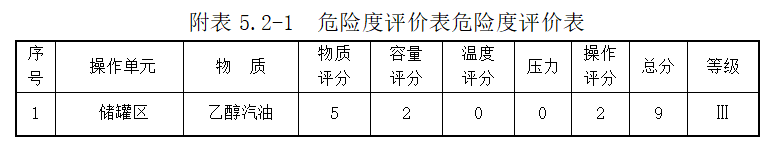

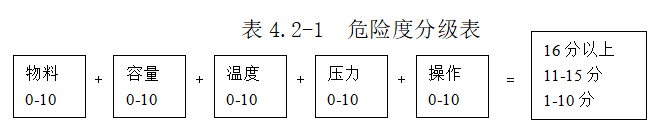

5.2 采用危险度评价评价法分析57

6.安全对策措施及建议59

6.1对策措施59

6.1.1卸油作业安全对策措施59

6.1.2加油作业安全对策措施60

6.1.3油罐计量62

6.1.4设备使用、维护、检修的安全要求62

6.2建议67

7.评价结论69

附件:

1、营业执照

2、危险化学品经营许可证

3、主要负责人和安全管理人员考核合格证

4、吉林省汽车加油加气站防雷装置安全检测报告

5、静电防护检测报告

6、建设工程消防验收意见书

7、油罐合格证

8、施工单位资质

9、设计单位资质

10、生产安全事故应急预案备案登记表

11、总平面布置图

12、工艺流程图

13、爆炸危险区域划分图



1.安全评价概述

1.1安全评价的目的和意义

1.1.1安全评价的目的

安全评价的目的是针对生产经营活动中的事故风险、安全管理等情况,辨识与分析其存在的危险、有害因素,审查确定其与安全生产法律法规、规章、标准、规范要求的符合性,预测发生事故或造成职业危害的可能性及其严重程度,提出科学、合理、可行的安全对策措施建议。

安全评价可以达到以下目的:

1)提高系统本质安全化程度;

2)实现全过程安全控制;

3)建立系统安全最优方案、为决策提供依据;

4)为实现安全技术、安全管理的标准化和科学化创造条件。

1.1.2安全评价的意义

1)是安全管理的一个必要组成部分;

2)有助于政府安全监督管理部门对生产经营单位的安全生产现状情况实行宏观控制;

3)有助于安全投资的合理选择;

4)有助于提高生产经营单位的现有安全管理水平;

5)有助于生产经营单位提高经济效益。


1.2安全评价的依据

1.2.1法律、法规、文件

1)《中华人民共和国安全生产法》(中华人民共和国主席令第13号);

2)《中华人民共和国消防法》(中华人民共和国主席令第6号 2019年4月23日第十三届全国人民代表大会常务委员会第十次会议修订);

3)《中华人民共和国劳动法》(中华人民共和国主席令第28号  2018年12月29日第十三届全国人民代表大会常务委员会第七次会议修订);

4)《危险化学品安全管理条例》(中华人民共和国国务院令第591号,第645号修正);

5)《危险化学品建设项目安全监督管理办法》原(国家安全生产监督管理总局令第55号,国家安全生产监督管理总局令第79号2015年修正)

6)《生产经营单位安全培训规定》原(国家安监总局令第3号 2015修订);

7)《重点监管的危险化学品名录》(2013完整版);

8)《生产安全事故应急预案管理办法》原(国家安全监管局总局令第88号)

9)《国务院关于印发水污染防治行动计划的通知》(国发〔2015〕17号);

10)《吉林省落实水污染防治行动计划工作方案》(吉政办发〔2015〕72号);

11)《关于加强加油站地下油罐污染治理工作的通知》(吉环发[2016]28号);

12)《关于加强加油站双层罐改造安全监管有关问题的通知》(吉安监管危化〔2016〕199号);

13)《关于加油站双层罐改造安全监管有关问题的补充通知》(吉安监管危化〔2017〕59号);

14)《吉林省安全生产条例》(2018年3月1日实施)。


1.2.2标准、规范

1)《安全评价通则》(AQ8001-2007);

2) 《汽车加油加气站设计与施工规范》(GB50156-2012,2014年版);

3)《常用化学危险品贮存通则》(GB15603-1995);

4)《危险货物品名表》(GB12268-2012);

5)《企业职工伤害事故分类》(GB6441-1986);

6)《建筑设计防火规范》(GB50016-2014,2018年版);

7)《防止静电事故通用导则》(GB12158-2006);

8) 《化学品分类和危险性公示 通则》(GB13690-2009);

9) 《危险化学品重大危险源辨识》(GB18218-2018);

10)《易燃易爆性商品储存养护技术条件》(GB17914-2013);

11)《爆炸危险环境电力装置设计规范》(GB50058-2014);

12)《危险货物运输包装通用技术条件》(GB12463-2009);

13)《建筑物防雷设计规范》(GB50057-2010);

14)《建筑灭火器配置设计规范》(GB50140-2005);

15)《消防安全标志设置要求》(GB15630-1995);

16)《低压配电设计规范》(GB50054-2011);

17) 《液体石油产品静电安全规程》(GB13348-2009);

18)《车用乙醇汽油(E10)》(GB 18351-2017);

19)《空间网格结构技术规程》(JGJ 7-2010);

20) 《建筑抗震设计规范》(GB 50011-2010 2016年版);

21)《石油与石油设施雷电安全规范》(GB15599-2009);

22)《建筑照明设计标准》(GB50034-2013);

23)《危险化学品储罐区作业安全通则》(AQ3018-2008);

24)《安全标志及其使用导则》(GB2894-2008);

25)《生产过程安全卫生要求总则》(GB/T12801-2008);

26)《生产过程危险和有害因素分类与代码》(GB/T13861-2009);

27) 《生产经营单位生产安全事故应急预案编制导则》(GB/T29639-2013);

28)《车用乙醇汽油储运安全规范》(AQ3045-2013);

29) 《加油站埋地玻璃纤维增强塑料工程设计规范》(SH/T3177-2015);

30)《钢质管道外腐蚀控制规范》(GB/T21447-2018);

31)《石油化工设备和管道涂料防腐蚀设计规范》(SH/T3022);

32)《石油化工涂料防腐蚀工程施工技术规范》(SH/T3606);

33)《石油化工涂料防腐蚀工程施工质量验收规范》(SH/T3548)。

1.2.3委托单位提供的有关资料

1)建设工程消防验收意见书;

2)主要负责人和安全管理人员考核合格证;

3)汽车加油加气站防雷装置安全检测报告;

4)静电防护设施检测报告;

 5)双层热塑性塑料管道合格证;

6)施工单位资质;

7)企业提供的加油站平面布置图;

8)企业提供的其他资料。



1.3评价范围

本次评价的范围为中国石油天然气股份有限公司吉林长春销售分公司普庆加油站站址选择和站内平面布置、工艺及设施、公用工程设施和安全管理(重点对该加油站改造前后规模不变、布局不变、功能不变、地址不变符合性进行评价)。

1.4安全评价的程序

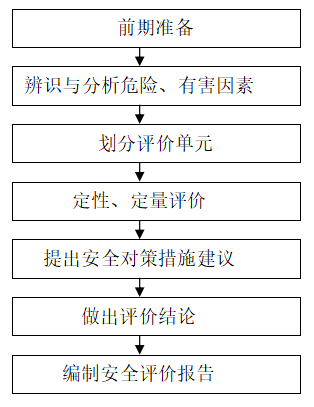

根据《安全评价通则》(AQ8001-2007)的要求,结合安全评价工作的一般程序要求,本项目安全评价程序见下图:


图1-1安全评价程序框图




2.加油站概况

2.1加油站基本情况

2.1.1加油站简介

加油站名称:

加油站地址:

加油站经营品种:

加油站主要负责人:

加油站安全管理员:

加油站联系电话:

中国石油天然气股份有限公司吉林长春销售分公司普庆加油站依据《吉林省落实水污染防治行动计划工作方案》(吉政办发〔2015〕72号)、《关于加强加油站地下油罐污染治理工作的通知》(吉环发[2016]28号)等文件的要求,于2019年7月对埋地单层钢质油罐进行了双层罐内衬改造。双层罐内衬改造工程符合吉林省安全监管局《关于加油站双层罐改造安全监管有关问题的补充通知》(吉安监管危化〔2017〕59号)的文件中规模不变、布局不变、功能不变、地址不变,可不进行建设项目安全设施“三同时”审批的条件。该站对原有埋地单层钢质油罐进行内衬改造,即在原有储罐内壁进行施工改造,构成一个连续的夹层空间,夹层空间可实现连续的渗漏监测。并对加油管线进行双层管线改造,平面布置没有进行改变。

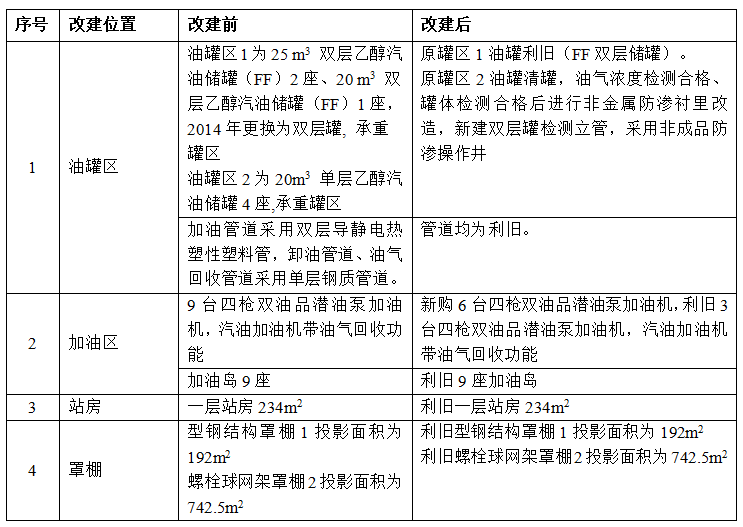

中国石油天然气股份有限公司吉林长春销售分公司普庆加油站占地面积约为4150m2,该站本次改建内容详见下表。


该加油站改造工程设计单位由哈尔滨天源石化工程设计有限责任公司设计,化工石化医药行业甲级,证书编号:A123001270。该加油站改造工程施工单位由新疆吐哈油田建设有限责任公司承建,施工单位资质类别及等级为石油化工工程施工总承壹级,证书编号:D165085784。该加油站现有员工24人,主要负责人:王绍东、杜柏樯,安全管理人员:张焱晰,均经过相关部门培训并考核合格,取得了合格证。

2.1.2主要技术工艺

1)油品储罐区1为利旧双层玻璃纤维增强塑料乙醇汽油储罐(FF),储罐区2进行非金属防渗衬里双层油罐改造,渗漏检测均采用在线监测系统。有效防止油品渗漏,减少油品损耗,有利于安全生产,节省占地;;

2)埋地加油管道采用利旧双层热塑性塑料管道,内层管与外层管之间的缝隙贯通,双层管道坡向操作井,操作井内双层管道系统的最低点设检漏点,罐区1双层管道系统的检测采用人工检测、罐区2双层管道系统的检测采用在线监测;

3)采用集中自流密闭卸油自动计量加油机加油工艺。罐区各台油罐人孔处设操作井,油罐的接合管设在油罐顶部的人孔盖上,汽油罐的通气管沿罩棚的柱向上敷设,其管口高出罩棚的顶面1.5m,并设带防雨型的阻火器,汽油通气管设有机械呼吸阀。

4)储罐设置液位仪,具有高液位报警功能,油料达到油罐容量90%时触动高液位报警装置;进油管设置卸油防溢阀,油料达到油罐容量95%时,卸油防溢阀自动关闭,停止油料继续进罐;高液位报警装置位于工作人员便于觉察的地点;罐区1声光报警器设置在站房北侧外墙上、罐区2声光报警器设置在站房西侧外墙上。

5)储罐区内埋地油罐的钢筋混凝土底座设有防漂抱带,防止油罐上浮;

6) 汽油罐车向站内油罐卸油采用平衡式密闭油气回收系统。各汽油罐共用一根卸油油气回收主管,回收主管的公称直径为DN100。卸油油气回收管道的接口采用非自闭式快速接头,在靠近快速接头的连接管道上设置球阀;

7)加油站汽油采用分散式油气回收系统。其中包括:汽油罐车向油罐内卸油采用平衡式密闭油气回收系统和加油机加油采用真空辅助式油气回收系统。

8)本站设置紧急切断系统,该系统能在事故状态下迅速切断加油泵的电源。紧急切断系统具有失效保护功能,紧急切断系统只能手动复位,紧急切断系统启动开关设置在便利店内,加油机自带急停开关。

2.1.3加油站规模及等级划分

中国石油天然气股份有限公司吉林长春销售分公司普庆加油站主要经营车用乙醇汽油。承重罐区1设有双层玻璃纤维增强塑料汽油储罐(FF)3座,承重储罐区2设有4座内衬改造完成的汽油储罐,站内油品最大储量如下:

1)乙醇汽油储罐:25m3×2、20m3×1;20m3×4;最大相对密度0.79 g/cm3;罐储存容积系数0.9;则站内汽油最大储量为106.65吨。

   依据《汽车加油加气站设计与施工规范》(GB50156-2012,2014年版)第3.0.9条的规定,对该加油站进行等级划分,该加油站乙醇汽油的总容积为150m3,该加油站为二级加油站。

2.1.4 主要原辅材料和产品名称、数量及储存

经营品种为E10 92#、E10 95#、E10 98#乙醇汽油,经营品种根据季节及实际需要而定。

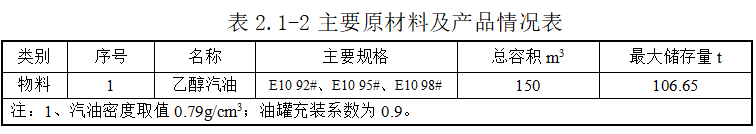

主要原料成品油采用汽车槽车运输。主要原材料及产品情况见表2.1-2。


2.2加油站区域位置和站址选择

2.2.1区域位置


交通位置见图2.2-1

2.2.2站址选择

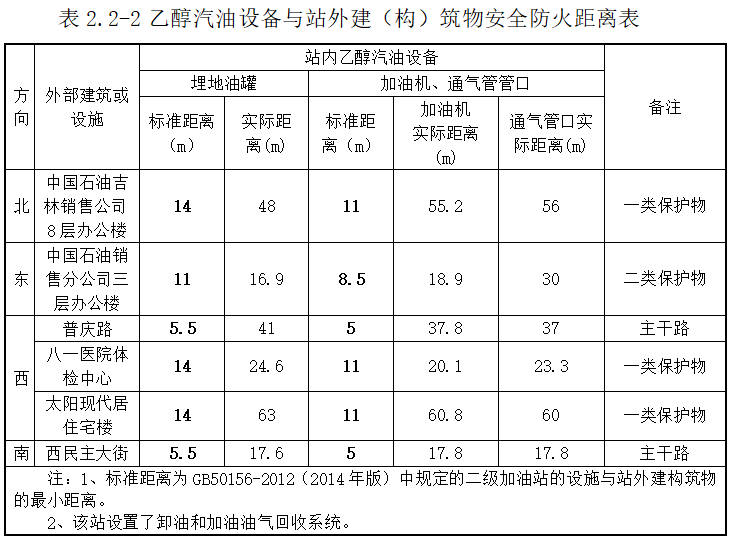

站区的北侧是中国石油吉林销售公司8层办公楼(一类保护物),东侧是中国石油销售分公司三层办公楼(二类保护物),西侧是普庆路(主干路)、八一医院体检中心(一类保护物)、隔路为太阳现代居住宅楼(一类保护物),南侧是西民主大街(主干路)。交通便利。该加油站站内乙醇汽油设备与站外建(构)筑物的防火距离满足《汽车加油加气站设计与施工规范》(GB50156-2012,2014年版)的相应防火距离要求。详见表2.2-2~表2.2-3。


结论:该加油站汽油设备与站外建(构)筑物的距离符合GB50156-2012(2014年版)表4.0.4要求的防火距离。

2.3加油站站内平面布置

加油区分别布置在站区的南侧和北侧,加油岛均为利旧,加油岛为双排停车道,两端设置了防撞柱,新购6台双四枪双油品潜油泵加油机、利旧3台双四枪双油品潜油泵加油机。利旧罩棚1为型钢结构,投影面积192m²,净空高度为6.9m。利旧罩棚2为螺栓球网架结构,投影面积742.5m²,净空高度为6.9m。

站房布置在站区的中间位置,利旧建筑面积为234m2,一层砖混结构,耐火等级为二级。

承重储油罐区1位于站区的北侧,罐区由3台埋地油罐(2014年已更换为双层FF储油罐)组成。承重储油罐区2位于站区的南侧,罐区由4台埋地油罐(进行非金属防渗衬里双层油罐改造)组成。汽油罐的通气管沿罩棚的柱向上敷设,其管口高出罩棚的顶面1.5m,并设带防雨型的阻火器,汽油通气管设有机械呼吸阀。

站区北侧为利旧高2.2m的不燃烧体实体围墙。

加油站加油作业区内无“明火地点”或“散发火花地点”。

加油站内的爆炸危险区域,未超出站区围墙和可用地界线。

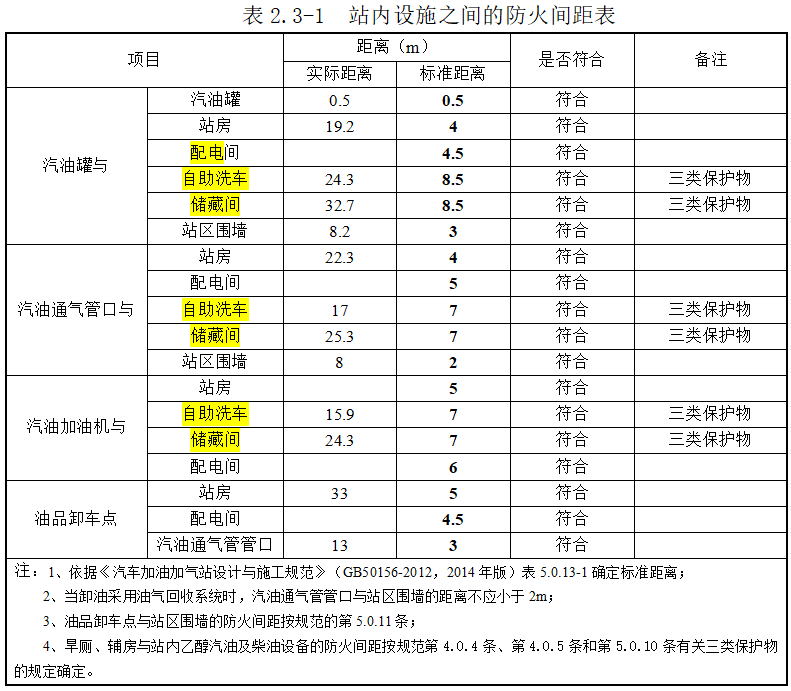

加油站站内设施之间的防火距离符合《汽车加油加气站设计与施工规范》(GB50156—2012,2014年版)中第5.0.13条的布置要求。详见表2.3-1。




2.3.1主要建筑物

该加油站主要建筑物由站房、罩棚、加油岛等组成。

1)站房

利旧砖混结构的一层站房,面积为234m2。站房一层设便利店、综合办公室、办公辅助间、电热水锅炉间等。

2)罩棚

利旧罩棚1为型钢结构,投影面积192m²,净空高度为6.9m。利旧罩棚2为螺栓球网架结构,投影面积742.5m²,净空高度为6.9m。罩棚顶棚的承重构件为钢结构,其耐火极限为0.25h。罩棚满足活荷载、雪荷载、风荷载的有关规定。

3)加油岛

利旧9座加油岛,加油岛高出停车位地坪的0.2m,加油岛两端宽度1.2m,加油岛上的罩棚立柱边缘距岛端部0.6m,加油岛端部设防撞柱,其高度为0.7m。

4)围墙

站区北侧为利旧的高2.2m的不燃烧体实体围墙。

5)罐区

 承重储油罐区1占地面积约70m2。非承重储油罐区2占地面积约101.5m2。承重储油罐区1位于站区的北侧,罐区由3台埋地油罐(已更换为双层FF储油罐)组成。非承重储油罐区2位于站区的南侧,罐区由4台埋地油罐(拟进行非金属防渗衬里双层油罐改造)组成。新购7台潜油泵。为防止地下水位高时储罐上浮,储罐下部设钢筋混凝土基础层,并设置扁钢箍带固定储罐,扁钢箍带与罐基础预埋件焊接。罐基础采用钢筋混凝由板式基础,装有潜油泵的油罐人孔操作井、卸油口、加油机底槽等可能发生油品渗漏的部位,已采取相应的防渗措施。

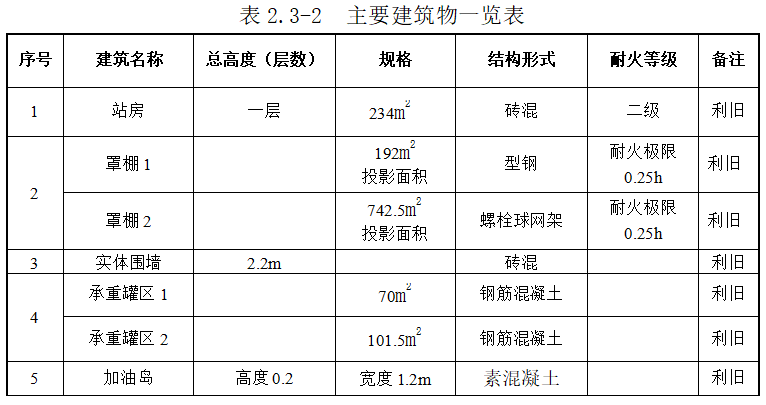

本项目主要建构筑物的基本情况如表2.3-2所示。




2.3.2主要设备设施及工艺流程

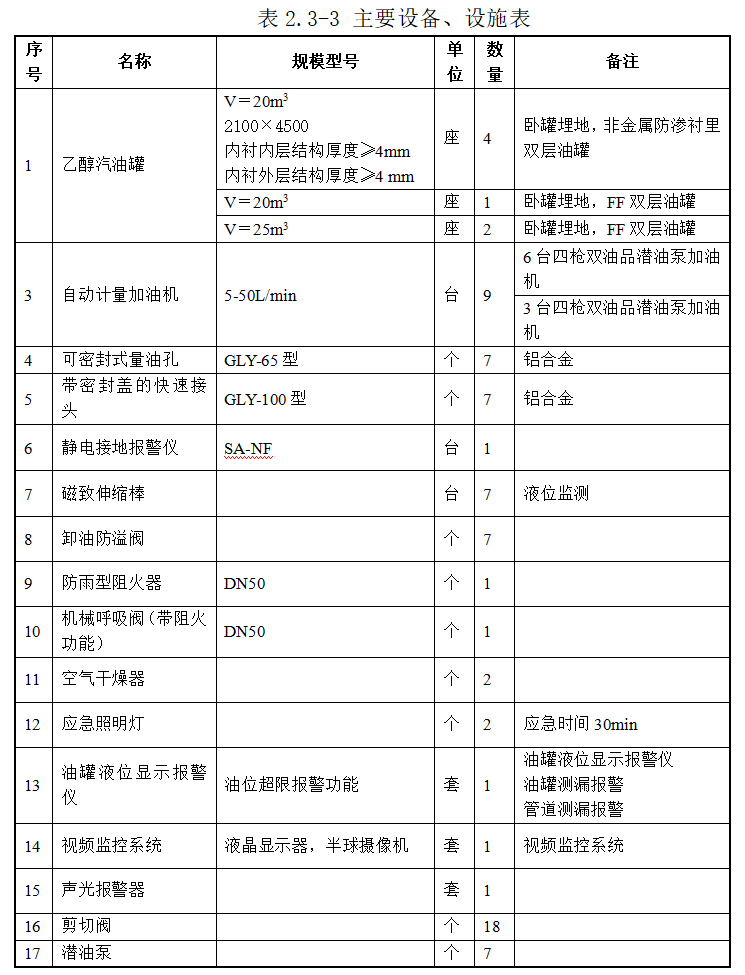

1)该油站的主要设备设施见表2.3-3


2)工艺流程

1)卸油工艺

加油站采用密闭自流卸油工艺。油罐车到站静止15分钟后,检查接地装置使其良好,消防器材准备到位,接好接地线(接地夹禁止装在油罐车装、卸油口附近),导出静电后,用快速接头把油罐车的卸油软管与储油罐的快速密闭卸油口连接(乙醇汽油卸油时:乙醇汽油油罐的卸油油气回收气相接口与乙醇汽油油罐车的气相口连接。连通好后进行卸油作业,乙醇汽油油气经回收管线回收至乙醇汽油油罐车);同时使用带高液位报警功能的液位计计量储油罐中的储油量,以防卸油时发生冒油事故。15分钟后计量,确认油罐的油量,卸油中注意观察管线、阀门等相关设备的运行情况。卸油结束时,检查并确认没有溢油、漏油后,关好阀门,断开卸油快速接头,盖好口盖,清理现场。

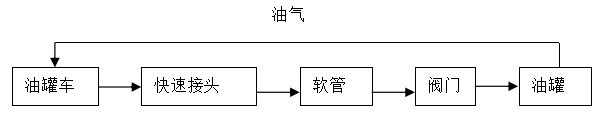

乙醇汽油卸油工艺框图如下



2)加油工艺

采用潜油泵加油工艺进行加油,油品自油罐内通过潜油泵、工艺管道至加油机处,用加油枪加油于受油容器。加油枪具有自封闭功能,以保证加油的安全性。乙醇汽油加油过程采用“分散式”加油油气回收系统,及时将受油容器内的油气回收至油罐,加油机选用带油气回收功能的加油机。加油完毕后尽快将加油枪放回托架内。

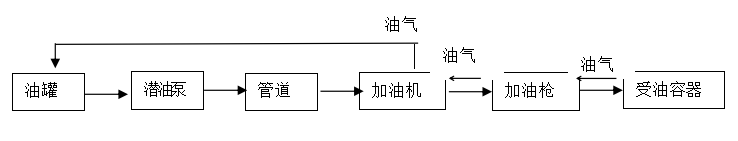

乙醇汽油加油工艺框图如下:


2.4加油站公用工程及辅助设施

2.4.1给水、排水

给水:加油站运营不需用水,由于站内人员较少,生活用水亦较少,日用水量约1.0m3,站内供水由市政管网供给,满足站内供水的要求。

夏季雨水按地面坡度自然散排。当站内检修、洗罐时,产生的含油污水用槽车收集并运至污水处理厂统一处理。

2.4.2供配电

1)供电电源:加油站的供电负荷等级为三级。加油站的供电电源由市政供电。

2)照明:加油站内爆炸危险区域以外的照明灯具,选用非防爆型。罩棚下处于非爆炸危险区域的灯具,选用防护等级IP44级的照明灯具,爆炸危险区域内的电气设备的选型为ExdIIAT3。

3)罩棚、便利店安装事故应急照明。

2.4.3防雷、防静电接地

1)油罐进行了防雷接地,每个油罐各有接地点2处。

2)供配电系统采用TN—S系统,供电系统的电缆金属外皮或电缆金属保护管两端均接地,在供配电系统的电源端安装与设备耐压水平相适应的过电压(电涌)保护器。

3)加油站的汽油罐车设卸车时用的防静电接地装置,并设置能检测跨接线及监视接地装置状态的静电接地仪。

4)在爆炸危险区域内工艺管道上的法兰、胶管两端等连接处,用金属线跨接。

5)油品罐车卸车场地内用于防静电跨接的固定接地装置,设置在爆炸危险1区之外。卸油场地设置了导出人体静电设施,与卸油口间距大于1.5m。

6)吉林省宇泰安全技术服务有限公司对本站防雷装置进行了检测,并发放了“合格”的防雷装置检测报告;吉林省兴远检测服务有限公司对本站防静电接地装置进行了检测,并发放了“合格”的防静电接地装置检测报告。

2.4.4采暖与通风

该加油站冬季供暖采用电锅炉供暖,能满足冬季供暖需要。

2.4.5通讯

站房内安装外线电话,供工作联络和事故状态时报警使用。

2.4.6防腐

埋地钢质工艺管道防腐设计应符合国家现行标准《石油化工设备和管道涂料防腐蚀设计规范》SH/T3022的有关规定,并应采用不低于加强级的防腐绝缘保护层。防腐绝缘保护层的施工应符合国家现行规范《石油化工涂料防腐蚀工程施工技术规范》SH/T3606的有关规定,防腐绝缘保护层的质量验收应符合国家现行规范《石油化工涂料防腐蚀工程施工质量验收规范》SH/T3548的有关规定。

2.4.7消防

按照《汽车加油加气站设计与施工规范》(GB50156-2012,2014年版)及《建筑灭火器配置设计规范》(GB50140-2005)的规定配备了灭火器材。见表2.4-1:

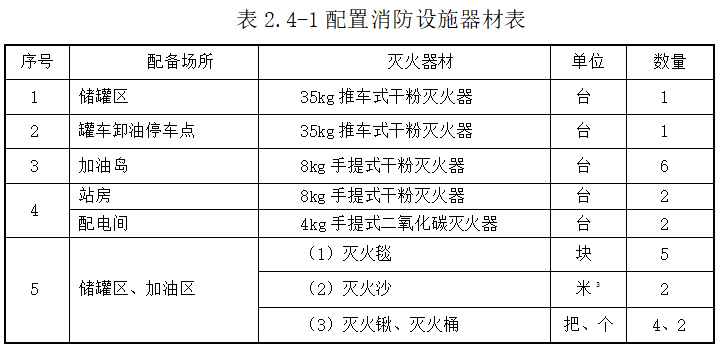

表2.4-1配置消防设施器材表


2.4.8自控

本站在储油罐区设置油罐高液位报警及真空式泄漏报警仪。罐区1声光报警器设置在站房北侧外墙上、罐区2声光报警器设置在站房西侧外墙上。

油罐中设置液位计,油料达到油罐容量90%时触动报警装置,达到95%时卸油防溢阀自动关闭,停止油料继续进罐,同时具有油罐容积表自动校正功能。

站内采用数字式视频监控系统,设置多个摄像头,对站内进出口、加油区、卸油区、办公室等处进行全天候监视。

埋地加油管道采用双层热塑性塑料管道,内层管与外层管之间的缝隙贯通,双层管道坡向操作井,操作井内双层管道系统的最低点设检漏点,罐区1双层管道系统的检测采用在人工检测,罐区2双层管道系统的检测采用在在线监测。

本站设置紧急切断系统,在事故状态下能迅速切断加油泵的电源,紧急切断系统启动开关设置在便利店内,加油机自带急停开关。

2.4.9主要装置(设备)和设施

该加油站的油罐、附件管线、加油机及其他设备、设施等均按照《汽车加油加气站设计规范》(GB50156-2012,2014年版)中的有关规定执行,本次对单层钢质油罐进行衬里改造,并按规范要求设检测立管及带有高液位报警功能的液位监测系统。其埋地加油管道采用双层热塑性塑料管,双层管道的壁厚为4mm,双层管道的坡度,检漏点设最低位置设计符合规范要求。每个油罐的通气管单独设置,卸油管采用标准快速接头,电力电缆采用铠装电缆外套钢管防护敷设。

2.4.10环保

(1)加油站的站址选择严格执行《汽车加油加气设计与施工规范》(GB50156-2012、2014年版)的规定,符合当地的整体规划、环境保护和防火安全要求。

(2)油气回收,是通过一定的装置将收发油过程中所产生的油气进行回收,防止其排入大气而污染环境的一种措施。加油站同时设置卸油和加油油气回收系统,汽车油罐车卸油时,基本不向外部排放油气,汽车加油的过程也很少向外部排放油气,对环境保护有利,安全性更好。

(3)采用双层玻璃纤维增强塑料双层罐,在防止油罐出现渗(泄)漏方面具有双保险作用,同时对双层罐壁间隙实施人工检测和在线监测,当内层罐发生渗漏时,能在贯通间隙内发现,并及时将信号传至报警器报警。单层油罐设衬里,按规范要求设置了检测立管及带有高液位报警功能的液位监测系统。能有效地避免油品进入环境,污染土壤和地下水。

(4)油罐采取卸油时的防满溢措施,油料达到油罐容量90%时触动高液位报警装置;进油管设置卸油防溢阀,油料达到油罐容量95%时,卸油防溢阀自动关闭,停止油料继续进罐。罐区1声光报警器设置在站房北侧外墙上、罐区2声光报警器设置在站房西侧外墙上,有效地防止油品泄露,污染土壤和地下水。

(5)埋地加油管道采用双层管道,双层管道系统的内层管与外层管之间的缝隙贯通,能有效地防止内层管和外层管任何部位出现渗漏均能在检漏点被发现,有效地避免油品污染土壤和地下水。

(6)本站针对危险化学品发生事故时主要采取的应急措施、消防方法为干粉、二氧化碳、砂土灭火。不会产生消防废水、废液。

(7)加油站对事故有污染情况的地点,要采取清理整治行动。对于油罐周围污染的土壤,把污染了的土壤运到专门的有害废弃物填埋场填埋,或是将其经过一定的处理后运到一般的废弃物填埋场填埋,然后用新土回填原处。

(8)当站内检修、清洗罐时,产生的含油污水用槽车收集并运至污水处理厂统一处理。

综上所述,采取上述安全措施,该加油站乙醇汽油对环境的污染可得到有效的控制,不需要设置清净下水的收集处理措施,可满足《吉林省安全监管局关于强化危险化学品企业事故状态下清净下水收集处理措施的通知》(吉安监危化[2017]226号)的要求。


2.5安全管理

1)该加油站建立健全了本企业所需的各项安全生产规章制度、岗位责任制,各相关岗位均制定了符合安全生产要求的岗位操作规程,按照《生产经营单位生产安全事故应急预案编制导则》(GB/T29639-2013)编制了符合安全生产要求的事故应急救援预案;

2)该加油站依据企业自身经营特点,未配备特种作业人员;

3)该加油站主要负责人1名,站内配备了1名专职安全管理人员,主要负责人和安全管理人员均经过相关部门培训,并取得了考核合格证。该企业所配备的人员及数量上合理。该加油站的其他从业人员均经过本企业的教育培训合格后上岗,人员配备及数量能够满足本企业安全生产需求;

4)该加油站不涉及需法定检验检测的特种设备,长春市公安消防支队出具了《建设工程消防验收意见书》。吉林省宇泰安全技术服务有限公司对该加油站依法进行了防雷装置检测,并取得了合格的防雷装置检测报告。吉林省兴远检测服务有限公司对该加油站依法进行了静电防护检测,并出具了静电防护设施检测报告。



3.主要危险、有害因素分析

3.1主要危险、有害因素辨识结果

加油站所涉及的危险化学品主要有乙醇汽油(闭杯闪点≤60℃)。乙醇汽油的火灾危险类别为甲B类。油品在储运过程中存在着火灾、爆炸、中毒等主要危险因素。同时还存在机械伤害、触电、车辆伤害等。

3.2危险化学品识别

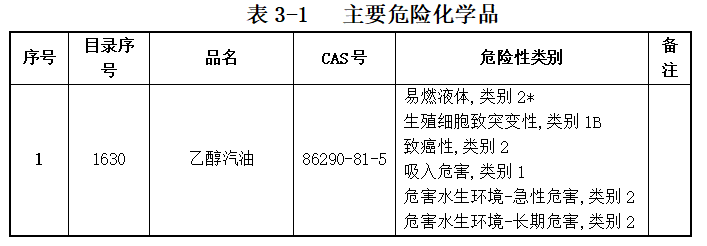

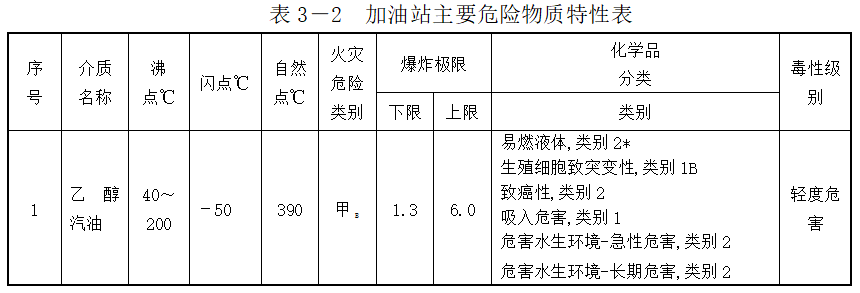

列入危险化学品的是乙醇汽油(闭杯闪点≤60℃)。加油站列入《危险化学品目录》(2015年版)的危险化学品见表3—1。



注:加油站经营的乙醇汽油是汽油、乙醇=9:1的比例调配的混合物


3.3其他危险类别辨识

1.依据《危险化学品目录》(2015年版),该加油站经营过程中不涉及剧毒化学品。

2.依据《易制毒化学品管理条例》(中华人民共和国国务院令第445号),该加油站经营过程中不涉及易制毒化学品。

3.依据《重点监管的危险化学品名录》(2013年完整版),该加油站经营的乙醇汽油属于重点监管的危险化学品。


3.4物质的危险特性

1)物质的一般危险性

物质的危险特性由其化学组成和理化特性所决定。乙醇汽油属于甲B类易燃液体。这些物质都表现出具有较大的危险特性如:挥发性、易燃、易爆性、易产生积聚静电性、易扩散、流淌性和膨胀性、毒害性和麻醉作用。

2)物质的火灾、爆炸危险性

可燃液体火灾危险性是根据被引燃的难易程度,按其闭口闪点分为甲、乙、丙三类。乙醇汽油闪点在-50℃以下,易挥发遇点火源燃烧爆炸。



乙醇汽油对一些金属具有一定的腐蚀性,对某些橡胶具有一定的溶涨性,会对某些加油机和车辆油路系统造成一定的损害。所以乙醇汽油加油站的储罐、加油机应设置识别标志,应提醒司机避免加错油料。同时,乙醇汽油加油机不宜与普通加油机混用。

乙醇汽油对许多防腐涂料具有很强的溶解性,所以,乙醇汽油储罐、管线内壁不宜涂防腐材料。

因为乙醇的强亲水性,在清理时管道和油罐不宜用水冲洗。加油站宜采取卸油、加油油气回收系统,未采用的,储油罐通气管至少应设置空气干燥设施。乙醇的亲水性还表现在对普通泡沫具有很强的破坏作用,消防用泡沫必须选用抗溶性泡沫。

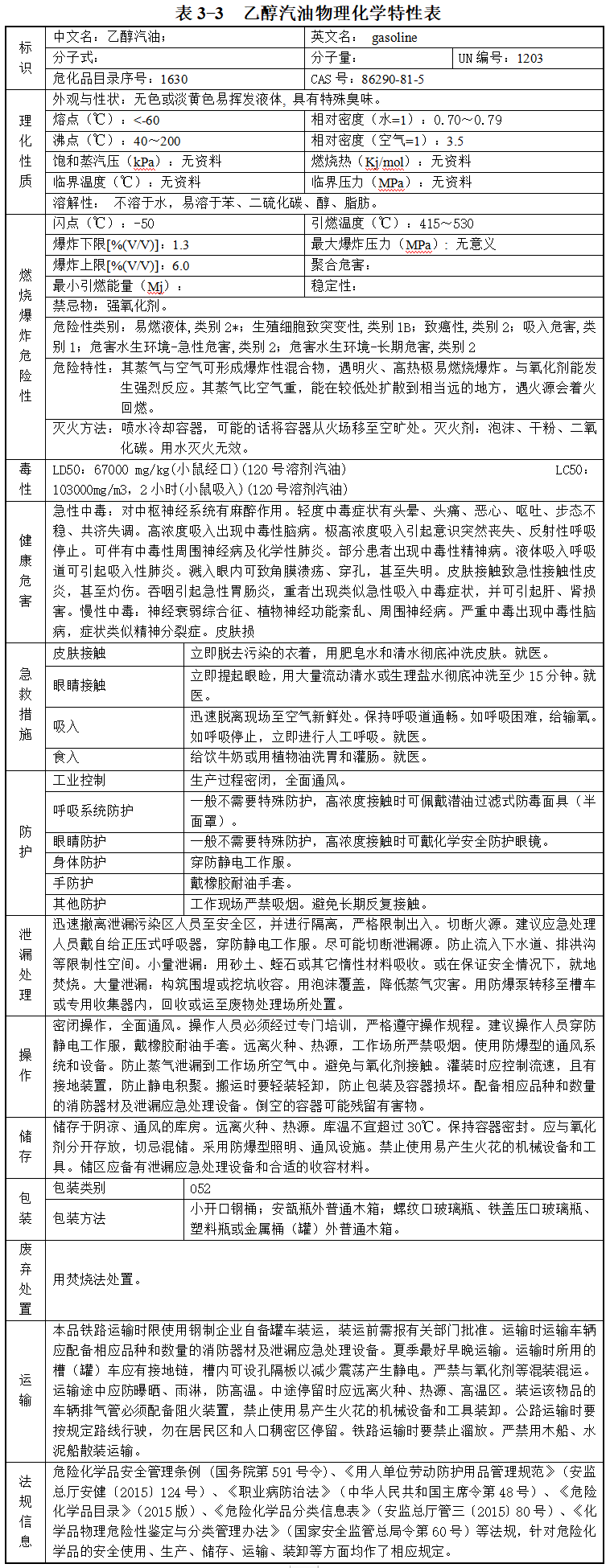

加油站经营的危险化学品为乙醇汽油。其危险品的物理化学特性见表3-3。




调和乙醇汽油的理化性质与普通汽油相近,理化特性和危险性参照普通汽油。


 3.5重大危险源辨识

重大危险源是指长期地或临时地生产、储存、使用和经营危险化学品,且危险化学品的数量等于或超过临界量的单元。

生产单元为危险化学品的生产、加工及使用等的装置及设施,当装置及设施之间有切断阀时,以切断阀作为分隔界限划分为独立的单元。

储存单元为用于储存危险化学品的储罐或仓库组成的相对独立的区域,储罐区以罐区防火堤为界限划分为独立的单元,仓库以独立库房(独立建筑物)为界限划分为独立的单元。

危险化学品重大危险源可分为生产单元危险化学品重大危险源和储存单元危险化学品重大危险源。

生产单元、储存单元内存在危险化学品的数量等于或超过规定的临界量,即被定为重大危险源。单元内存在的危险化学品的数量根据危险化学品种类的多少区分为以下两种情况:

(1)生产单元、储存单元内存在的危险化学品为单一品种时,该危险化学品的数量即为单元内危险化学品的总量,若等于或超过相应的临界量.则定为重大危险源。

(2)生产单元、储存单元内存在的危险化学品为多品种时,按式(1)计算 若满足式(1),则定为重大危险源:

S=q1/Q1+q2/Q2+-+qn/Qn≥1………………(1)

式中:

S              ——辨识指标

q1,q2,……,qn      ——每种危险化学品的实际存在量,单位为吨(t)。

       Q1,Q2,……,Qn  ——与每种危险化学品相对应的临界量,单位为吨(t)。

危险化学品储罐以及其他容器、设备或仓储区的危险化学品的实际存在量按设计最大量确定。

根据《危险化学品重大危险源辨识》(GB18218-2018)对本项目内的储存单元进行重大危险源辨识。

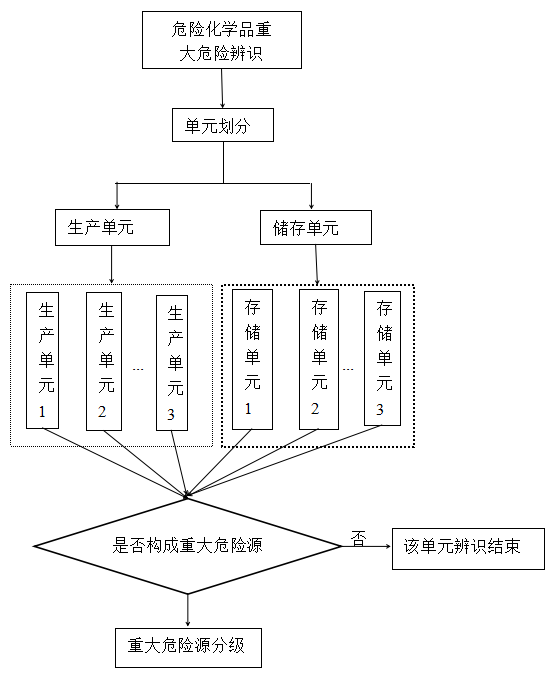

危险化学品重大危险源的辨识流程参见下图3.1-1



依据《危险化学品重大危险源辨识》(GB18218-2018)辨识

  1)依据《危险化学品重大危险源辨识》(GB18218-2018)对该加油站进行单元划分,该站未涉及生产单元,储罐区为储存单元,根据表1及表2,该加油站储存单元存在的危险化学品汽油为易燃液体,汽油临界量为200吨;该站7台乙醇汽油罐最大设计储油量为106.65吨。(150m3,密度0.79 g/cm3,设计充装系数按0.9计算)。

根据《危险化学品重大危险源辨识》(GB18218-2018)辨识计算如下:

S= q1/Q1 =106.65/200≈0.53<1

通过辨识该加油站中储存单元(乙醇汽油的数量)未构成重大危险源。


3.6爆炸危险区域划分


1.爆炸危险区域的等级定义,应符合现行国家标准《爆炸危险环境电力装置设计规范》(GB 50058-2014)的规定。

(1)0区:连续出现或长期出现爆炸性气体混合物的环境;

(2)1区:在正常运行时可能出现爆炸性气体混合物的环境;

(3)2区:在正常运行时不可能出现爆炸性气体混合物的环境,或即使出现也仅是短时存在的爆炸性气体混合物的环境。

注:正常运行指正常的开车、运行、停车、易燃物质产品的装卸,密闭容器盖的开闭,安全阀、排放阀以及所有工厂设备都在其设计参数范围内工作状态。

2. 汽油设施的爆炸危险区域内地坪以下的坑或沟划为1区。

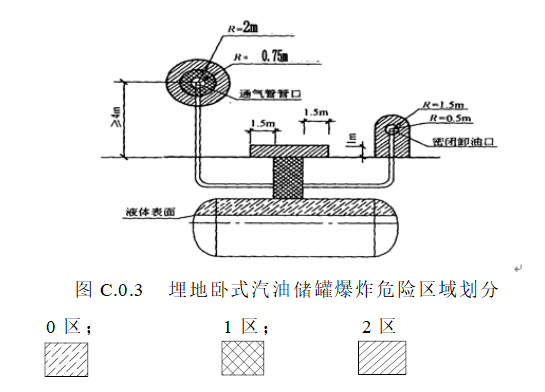

3. 埋地卧式汽油储罐爆炸危险区域划分,符合下列规定:

(1)  罐内部油品表面以上的空间划分为0区。

(2)  人孔(阀)井内部空间、以通气管管口为中心,半径为1.5m(0.75m)的球形空间和以密闭卸油口为中心,半径为0.5m的球形空间,划分为1区。

4.  距人孔(阀)井外边缘1.5m以内,自地面算起1m高的圆柱形空间、以通气管管口为中心,半径为2m的球形空间和以密闭卸油口为中心,半径为1.5m的球形并延至地面的空间,划分为2区。

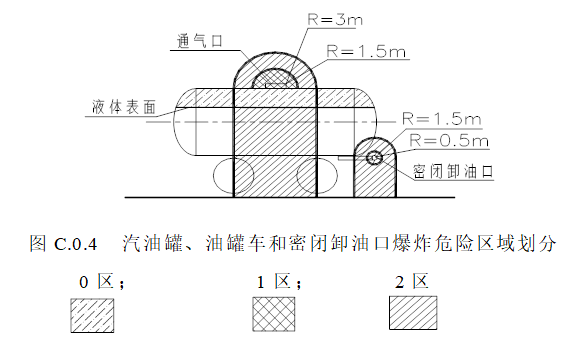

5.  汽油罐车和密闭卸油口的爆炸危险区域划分,符合下列规定:

(1) 地面油罐和油罐车内部的油品表面以上空间划分为0区。

(2) 以通气口为中心,半径为1.5m的球形空间和以密闭卸油口为中心,半径为0.5m的球形空间,划分为1区。

(3) 以通气口为中心,半径为3m的球形并延至地面的空间和以密闭卸油口为中心,半径为1.5m的球形并延至地面的空间,划分为2区。

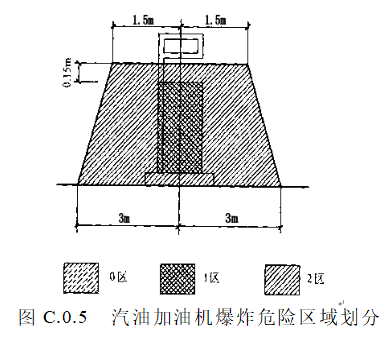

6. 汽油加油机爆炸危险区域划分,符合下列规定:

(1)加油机壳体内部空间划分为1区。

(2)以加油机中心线为中心线,以半径为3m的地面区域为底面和以加油机顶部以上0.15m半径为1.5m的平面为顶面的圆台形空间,应划分为2区。





3.7设备、设施的危险、有害因素辨识分析


3.7.1工艺设备缺陷的危险、有害因素辨识分析

1)储油罐

(1)储油罐本身设计不合理,焊接质量差,选材不当,会造成其耐压能力不够,发生破裂,导致油品泄漏;

(2)在储油罐防雷、防静电接地设施失效或漏装的情况下,易使储油罐遭受雷击,导致火灾爆炸事故。

(3)埋地油罐的外表面防腐措施不符合《规范》要求,未采取不低于加强级的防腐绝缘保护,地下水、土壤、杂散电流等,均易加速储罐钢板的腐蚀,造成油品泄漏;

(4)如果进出储油罐的结合管未设置在油罐的人孔盖板上,而是在油罐壁上任意开口安装,则容易损伤罐身或罐身受力过大发生断裂,造成跑油渗油等不安全事故;

(5)如果储油罐顶覆土厚度小于0.5m,油罐周围回填细沙厚度小于0.3m,容易造成回填的石块、砖块、冻土块等硬物以及植物的根部损伤油罐的防腐层,影响防腐效果,加剧油罐的腐蚀;

(6)当油罐埋在地下水位较高的地带时,在空罐情况下,会有上浮的危险,有可能将与其连接的管线拉断,造成跑油事故。

2)加油机

(1)加油机未选择使用正规厂家的合格产品,可能会出现加油机漏油、机内电器设备不防爆、计量精度差,甚至不能加油等;

(2)加油机不是专用的乙醇汽油加油机,因乙醇汽油会对普通加油机油路系统造成一定的损害,导致发生漏油事故;

(3)加油机漏油,机内电器设备防爆性能差或不防爆,易导致加油机火灾、爆炸事故;

(4)加油机的加油枪不是自封式加油枪,对汽车油箱加油时,易导致跑、冒油和火灾事故;

(5)如果加油机加油流速大于50L/min时,容易导致汽车油箱溢油,静电起火等事故;

(6)加油机底座下的管线坑未用细砂填埋,或者是油砂未及时更换,易导致油气爆炸事故;

(7)加油机整机接地不良或未接地,则会产生电火花、静电火花,引燃加油机内部的油蒸气。

3)工艺管线及控制系统

(1)卸油连通软管如果未采用导静电耐油软管,易导致发生静电积聚放电或是软管遭受油品腐蚀泄漏;

(2)如果加油站内的工艺管线未采用埋地敷设,或是管沟敷设时沟内未用细砂填实,管沟容易积聚油气,形成爆炸危险场所;

(3)储油罐的量油管口、进油管口如果未延伸至距离油罐底部0.2m处,容易造成卸油时的大量油气挥发;

(4)储油罐通气管管口如果未高出距离周围地坪4m以上,挥发的油蒸气不易迅速扩散;管口未安装阻火器,容易导致外部火源进入储油罐内,造成火灾、爆炸事故;

(5)由于油管线无静电接地、油罐车无静电接地或静电接地不良,造成静电积聚可引起火灾、爆炸事故;

(6)与输油管线相连的阀门、法兰、垫片等,若由于安装质量差,或由于疏忽漏装,以及使用过程中的腐蚀穿孔、产生疲劳造成的裂纹等,都可能引起油品泄漏;

(7)加油站信息系统如果未采用铠装电缆或导线穿管保护,配线电缆接地不规范,易造成电火花引燃油品事故。

3.7.2其它设备、设施的危险性辨识分析

(1)营业间、办公室、员工宿舍、配电间耐火等级达不到要求,一旦明火管理不当,生产、生活用火失控,容易导致火灾;

(2)加油机罩棚、营业站房等建构筑物结构安全等级达不到设计要求,易导致罩棚、站房倒塌事故;

(3)电气老化、绝缘破损、短路、私拉乱接等易造成人员触电事故;

(4)超负荷用电、过载、接线不规范、发热、电器使用管理不当等会引起火灾。


3.8加油站作业危险、有害因素辨识分析

3.8.1加油作业危害因素分析

(1)加油前准备工作的危险因素包括未按要求穿着防静电工作服、穿戴铁钉的靯、携带火种、灭火器材准备不足等,均易导致油品火灾爆炸事故,甚至造成火灾事故扩大;

(2)违反作业规程,加油作业前训导不认真,未认真检查设备状况,导致发生跑油、漏油事故;

(3)未安排专人引导车辆进出站,夜晚灯光照度不够,车道积雪等,易导致发生人员车辆伤害事故,车辆与加油站设施碰撞事故;

(4)加油员、司乘人员违反规定吸烟、使用通讯工具、穿脱化纤衣物,车辆未熄火加油、任意启动车辆等,均易导致油品火灾爆炸事故;

(5)司机在现场修车、擦车,加油员用化纤、丝绸类纱布擦拭加油机,直接给摩托车加油、直接给塑料容器注油等,易引发火灾爆炸事故;

(6)加油车辆油箱漏油、加油机漏油、加油枪开关失灵跑油、加油枪胶管破裂漏油、加油枪不自封跑油,易引发火灾事故;

(7)加油机线路、电机、接线盒不防爆,加油机、加油枪静电接地失灵,违章动火、雷雨天加油等,均易造成火灾事故;

(8)假钞危害,与客户发生找零、开具发票纠纷;

(9)未认真交接班发生差错。

3.8.2卸油作业危害因素辨识分析

(1)未安排专人引导运油罐车进出站,酒后驾车、车道积雪、积水等,易导致发生人员车辆伤害事故,车辆与加油站设施碰撞事故;

(2)油罐车安全设施不齐全,未对车辆采取静电接地措施,防静电接地失灵,稳油时间不足15分钟等,易引发火灾事故;

(3)消防器材不到位或失效,延误灭火时机,火灾事态扩大;

(4)穿戴铁钉的靯、携带火种、违反规定吸烟、使用通讯工具、车辆未熄火、任意启动车辆、司机在现场修车、擦车以及未按要求穿着防静电工作服等,均易导致油品火灾爆炸事故;

(5)卸油胶管连接不牢固、卸油胶管破裂、未采用标准快装接头、接头无密封垫等均易导致油品泄漏;

(6)卸油口标识不清或无标识、未认真核对油品数质量,贸然卸油,易导致跑油、混油事故;

(7)罐车顶部积雪、人员注意力不够集中,易造成高处坠落事故;

(8)未检查罐车铅封损坏,易造成数质量事故;

(9)雷雨天气进行卸油作业,易遭受雷击;

(10)使用可移动铁质卸油台架,易导致罐车停放不稳倾翻事故,或是铁质台架与水泥地面摩擦起火事故。

3.8.3加油站计量作业危害因素辩识分析

加油站计量作业主要包括计量前准备、油罐液面高度测量、罐底水面高度测量、油品温度测量、密度测量、清理作业、记录等。

(1)穿戴铁钉的鞋、携带火种、违反规定吸烟、使用通讯工具以及未按要求穿着防静电工作服等,易导致油品火灾爆炸事故;

(2)人员无证上岗、计量器具不准,导致发生计量偏差;

(3)稳油时间不足15分钟就开始计量、量油口无尺槽、使用工具不防爆、从量油口卸油,易导致火灾事故;

(4)下尺速度过快、过猛,尺砣冲击罐底损坏设备;

(5)加油站无检水尺,液位仪无水位测试功能,水位高度无法测定;

(6)油罐车停放有坡度,检尺数据不够准确,出现偏差;

(7)测量油温位置不当、浸没时间不足5分钟,造成计量误差;

(8)计量错误、记录错误,造成数质量事故。

3.8.4加油站巡检、检修及其它作业危害因素分析

(1)巡检携带手机、携带火种、未着防静电工作服易引发火灾事故;

(2)违章指挥,盲目蛮干,而造成检修事故的发生;

(3)未检查进出站人员及车辆是否存在不安全行为易引发火灾事故、人员伤亡事故;

(4)未认真检查加油机、储油罐、电气设备、管道及其附件设施状况是否良好,巡检记录不完整或未对查出的隐患进行及时整改易引发事故;

(5)加油站进行油罐清洗作业时,由于没有彻底清除罐内油蒸气和沉淀物,残余油蒸气遇到静电、摩擦、电火花等都会导致火灾。

(6)人员更换罩棚的照明灯具时,需要登高作业,因防护措施落实不到位,监护不力,则有可能发生高处坠落事故;

(7)加油站紧邻主干道路,车流量较大,产生较强的噪声,人员长时间暴露在噪声环境中,会由于噪声的作用而引起听力损失(也称噪声性耳聋),或产生烦躁心理,导致人的不安全行为,甚至发生事故等;

(8)因为心理或生理性的原因,责任心不强,心情不佳,操作错误可造成各类事故的发生;

(9)缺乏消防知识和事故应急处理能力,导致发生火灾、爆炸等事故时,惊慌失措,不能有效消灭初期火灾和实施其他事故处理。


3.9自然环境与总体布置方面的危害因素辩识分析

自然环境条件对加油站正常作业的影响因素包括:极端高温、极端低温、雷暴天气、大风雨雪灾害、地震及地质沉降、地下水位变化等;

(1)极端高温易造成汽油等挥发性较大油品的挥发性进一步增大,导致加油、卸油出现气阻,作业难度加大,火灾爆炸危险区域扩大;

(2)极端低温易造成增大金属设备的脆性,使其韧性降低,热胀冷缩作用导致设备、管道开裂;

(3)雷暴天气进行加、卸油作业,易导致雷击火灾事故发生;

(4)大风雨雪灾害易造成加油机罩棚被掀翻、压塌、人员高处坠落、站区地面塌陷、积雪造成人员滑跌、砸伤等;

(5)地震及地质沉降易造成建筑物倒塌、加油机倾斜、输油管线被拉断、储油罐变形开裂等;

(6)地下水位变化易造成埋地油罐陷落或上浮,拉断管线或储油罐变形开裂等;

(7)若储油罐与站外民宅(单位)之间的安全距离不符合规范要求,或是在之间的空地上随意盖房或从事生产经营活动,当该房屋或经营活动场所失火时,会对储油罐的安全构成严重威胁;若储油罐发生火灾、爆炸,将导致该房屋或经营活动场所发生火灾;

(8)若储油罐及其通气管、加油机及其罩棚与附近输电线路的安全距离过近或不符合《规范》要求。易造成当电力线路断线时发生与储油罐及其通气管、加油机及其罩棚搭接起火引燃油蒸气、设备和建筑物;另外当发生加油机或储油罐区火灾事故时,也易引燃输电线路,造成不必要的停电损失和火灾事故;

(9)若储油罐及其通气管、加油机及其罩棚与附近通信线路的安全距离过近或不符合《规范》要求,当发生储油罐区或加油区火灾事故时,易导致发生烧断线路,造成通信中断事故;

(10)若加油站的进出站口设置的标志不醒目,则有可能发生加油车辆交通事故;

(11)若储油罐通气管距离罐区围墙达不到3米,罐区围墙高度低于2.2米,站外的各种火源容易进入,则有可能发生火灾事故。

(12)加油站的储油罐区若油品密闭卸油点设置不合理,将会造成油罐车卸油不便;

(13)加油场地行车道下方有油品管道通过,若油品管道未采用穿管保护,加油车辆通过时则有可能使油品管道受压而发生泄漏;


3.10主要危险、有害因素分析结果及其分布

本项目涉及的主要危险化学品为乙醇汽油。该加油站的危险有害因素有火灾、爆炸、车辆伤害、触电、中毒、窒息等是加油站的主要危险有害因素。主要分布在加油站的油品储存区、加油作业区、辅助服务区、站房及进出口道路等区域。

3.11事故案例分析

1)加油站危险区域内修车引起爆炸、火灾

1998年7月1日晚9时,上海某医院的一辆卡车在市某加油站加油时机械发生故障,司机赵X X打手电筒修车,边上围了一些司机观看,突然发生爆炸,然后燃烧。汽车燃烧后,加油站职工用石棉被、灭火器进行扑救,立即将火扑灭。事后人们得知在汽车着火的地下,有九只油罐,储存各种油品 17600kg。

事故分析: (1)加油站在加油过程中油蒸气很浓。 (2)赵X X用旋凿敲打机械撞击产生火花,遇油蒸气发生爆炸。

特别提示:加油站是易燃易爆场所,管理制度中明文规定:严禁在站内检修车辆、敲打铁器等产生火花的作业。但在实际工作中,由于管理不到位,制度不落实,造成类似事故的发生。

2)加油站违章作业引发爆炸事故

2001年3月18日下午13点15左右,湖北宜昌x x加油站在进地中油机输油管线与油罐出油管线法兰对接时,外请施工队改造油罐上部出油管线。施工队在未向加油站工作人员请示的情况下,擅自在油罐区动火。焊枪一经点燃,油罐立即爆炸,气浪将施工队一民工抛出20余米后摔成重伤,经医院抢救无效死亡。

事故分析:(1)油罐区存在油蒸气,且达到爆炸极限。(2)在动火前没有按规定检测油蒸气浓度。(3)没有落实动火管理制度,在进行焊接时引燃油蒸气发生爆炸。

 特别提示:这起事故是因违章造成的,反映出在加油站改造、施工过程中,管理松懈,制度不落实等问题。应加强对加油站施工现场的监护和管理,严格按照“三不动火”的制度进行施工管理。

3)不采用密闭卸油而引发火灾

 1993年3月12日上午10点左右,山西省阳曲县某加油站,油罐汽车向地下罐卸油时,营业室内“轰”的一声,接着油罐口发生火灾。虽经及时扑救,但营业室室内物品均被烧毁,烧掉汽油5000kg左右。

事故分析:(1)油罐车卸油时,由于是敞口接卸产生大量的油蒸气。(2)加油站地下罐与营业室之间的地沟不严密,大量的油蒸气进入室内。(3)罐车司机在营业室内吸烟划火,将燃着的火柴丢人地沟盖板的缝隙中,引燃油蒸气。(4)引燃的油蒸气又沿管沟引燃卸油罐。

  特别提示:1992年12月以前,加油站建设没有统一的规范,加油站管理也没有统一的制度。现在,国家有了统一的建设规范,加油站油品的接卸必须采用密闭卸油,输油管线宜采用直接埋设,如采用管沟则必须用干沙填实。另外,加油站内严禁烟火。


4.评价单元的划分和评价方法的选择

4.1评价单元划分

4.1评价单元的划分原则

划分评价单元是为评价目的和评价方法服务的,便于评价工作的进行,有利于提高评价工作的准确性。评价单元划分,一般将生产工艺装置、物料的特点和特征与危险、有害因素的类别、分别有机结合进行划分,也可按评价工作的需要将一个评价单元划分为若干子单元。本次评价即是依据这一原则,同时考虑到加油站油品经营特点,设备平面布置以及加油站主要危险、有害因素分布来划分评价单元。

4.2评价方法的选择

4.2.1选择的评价方法

安全现状评价是针对系统装置、某个生产经营单位的总体或局部生产经营活动的现状进行评价,主要是全面收集被评价对象的信息资料,采用系统安全分析法进行危险因素辨识;对可能造成后果的事故隐患采用数学模型进行事故后果模拟,预测极端情况下的影响范围、最大损失、发生概率;对检查发现的事故隐患,分别提出治理措施。

加油站的安全评价是对各评价单元的现状中存在的危险有害因素进行分析评价,根据特点,我们选择了安全检查表法。

1)安全检查表(SCL):

安全检查表式系统安全工程的一种最基础、最简便、广泛应用的系统危险性评价方法。目前,安全检查表在我国不仅用于查找系统中各种潜在的事故隐患,还对各检查项目给予量化,用于进行系统安全评价。

安全检查表是由一些对工艺过程、机械设备和作业情况熟悉并富有安全技术、安全管理经验的人员,事先对分析对象进行详尽分析和充分讨论,列出检查单元和部位 、检查项目、检查要求、各项赋分标准、评定系统安全等级分值标准等内容的表格(清单)。

2)危险度评价方法简介:

危险度评价法是借鉴日本劳动省“六阶段法”的定量评价表,结合我国国家标准《石油化工企业设计防火标准》(GB 50160-2008,2018年版)、HB20660-2017《压力容器中化学介质毒性危害和爆炸危险程度分类》等技术规范标准,由国家安全生产监督管理局编制的“危险度评价取值表”(见表4-2),规定了危险度由物质、容量、温度、压力和操作等5个项目共同确定。其危险度分别按A=10分,B=5分,C=2分,D=0分赋值计分,由累分值确定单元危险度的评价方法。





4.3评价单元的划分结果

根据加油站的组成结构、工艺流程,并结合《危险化学品经营单位安全评价导则(试行)》以及其相关的国家标准、规程、规范的要求,将中国石油天然气股份有限公司吉林长春销售分公司普庆加油站划分为安全管理、站址选择和站内平面布置、工艺及设施单元、公用工程单元4个评价单元进行评价。


5.定性评价

5.1安全检查表评价法

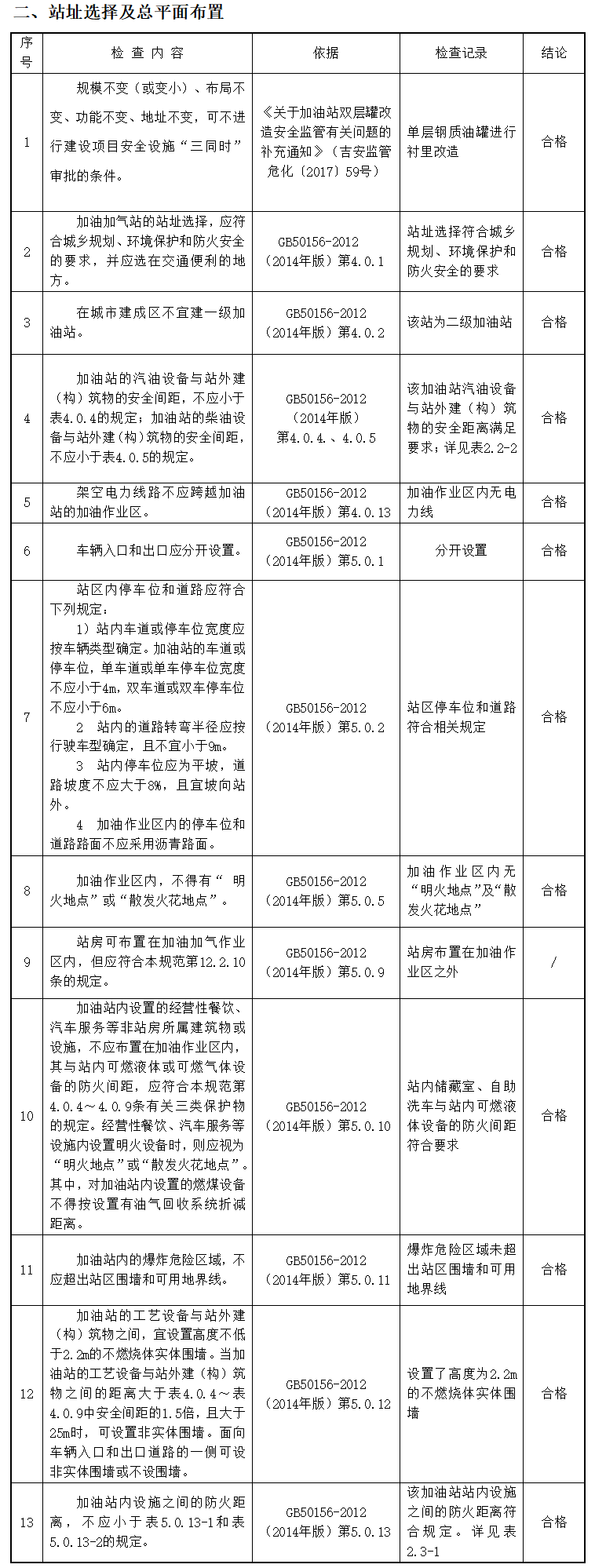

评价组人员对中国石油天然气股份有限公司吉林长春销售分公司普庆加油站现场进行了勘查,并根据加油站提供的资料,采用加油站安全评价检查表对加油站的站址选择和总平面布置及工艺设施、公用工程设施和安全管理进行了检查和评价。检查及评价结果详见表5.1-1。







评价结果分析:

经现场检查与评价:加油站检查项均合格。


5.2 采用危险度评价评价法分析

采用危险度评价法对加油站储罐区进行评价。根据工艺、设备参数及操作危险性,对照“危险度评价取值表”进行取值赋分,计算出储罐区、加油区的固有危险程度。并取其中的最大值作为整个加油站的固有危险度。具体评价结果见下表。


应用危险度评价法对加油站油品储罐区进行评价。根据储罐区的工艺、设备参数及操作危险性,对照“危险度评价取值表”进行取值赋分,储罐区选取单罐容量最大的汽油储罐为一个单元。计算出储油罐区的固有危险程度。

通过应用危险度评价法可知,储罐区的危险程度为Ⅲ级,为低度危险。


6.安全对策措施及建议

6.1对策措施

加油站的主要危险有:火灾、爆炸、中毒窒息、触电、车辆伤害、机械伤害等,其危险地点为站内卸油区(罐区)、加油区、站内建筑物、进出口道路等,根据实地检查,按照作业分段提出以下措施。

6.1.1卸油作业安全对策措施

1)油罐车进、出加油站或倒车时,应由加油站人员引导、指挥。

2)油罐车应停放于卸油专用区,熄火并拉上手刹车、车轮处放置轮挡;并使车头向外,以利紧急事故发生时,可迅速驶离。

3)卸油过程中,卸油人员和油罐车驾驶员不应离开作业现场,打雷时应停止卸油作业。

4)向地下罐注油时,与该罐连接的给油设备应停止使用。卸油前应检查油罐的存油量,以防灌油时溢油。卸油作业中,严禁用量油尺计量油罐。

5)卸油作业中,必须有专人在现场监视,并禁止车辆及非工作人员进入卸油区。

6)检查确认油罐计量孔密闭良好。

7)油罐车进站后,卸油人员应立即检查油罐车的安全设施是否齐全有效,油罐车的排气管应安装防火罩。检查合格后,引导油罐车进入卸油现场,应先接妥静电接地线夹头接线并确实接触。

8)油罐车熄灭并静置15min后,卸油员按工艺流程连接卸油管及油气回收管及接头,将接头结合紧密,保持卸油管自然弯曲;经计量后准备接卸;按规定在卸油位置上风处摆放干粉灭火器。

9)卸油前,核对罐车与油罐中油品的品名、牌号是否一致,各项准备工作检查无误后,能自流卸油的不用泵送卸油。

10)油罐车驾驶员缓慢开启卸油阀卸油。卸油员集中精力监视、观察卸油管线、相关闸阀、过滤器等设备的运行情况,随时准备处理可能发生的问题。

11)卸油时严格控制油的流速,在油面淹没进油管口200mm前,初始流速不应大于1m/s,正常卸油时流速控制在4.5m/s以内,以防产生静电。

12)卸油完毕,油罐车驾驶员应关闭卸油阀;卸油员应先拆卸油管与油罐车连接端头,并将卸油管抬高使管内油料流入油罐内并防止溅出。盖严罐口处的卸油帽,收回静电导线。收存卸油管、油气回收管时不可抛摔,以防接头变形。

13)卸油完毕罐车静置5min后,卸油员引导油罐车启车、离站,清理卸油现场,将消防器材放回原位。

14)待罐内油面静止平稳后,通知加油员开机加油。

15)卸油时若发生油料溅溢时,应立即停止卸油并立即处理。

16)卸油时如发生交通事故、火灾事故、爆炸事故、破坏事故和伤亡事故等重大事故,应立即停止卸油作业,同时应将油罐车驶离加油站。

17)在卸油过程中,严禁擦洗罐车物品、按喇叭、修车等,对器具要轻拿轻放,夜间照明须使用防爆灯具。

18)卸油口未使用时应加锁。

6.1.2加油作业安全对策措施

6.1.2.1基本要求

1)加油机运转时,电机和泵温度应保持正常,计量器和泵的轴封应无明显泄露,乙醇汽油加油流量不应大于50L/min。

2)加油机机件应保持性能良好,油气分离器及过滤器应保持功能正常,排气管应畅通、无损,泵安全阀应保持压力正常。加油员在使用加油机前,应检查加油机运转是否正常及有无渗漏油品现象,并要保持加油机的整洁。

3)加油岛上不得放置收录音机、电扇、延长线、冷藏设备等一般电器设备及其他杂物。

4)有加油车辆进站时,加油人员应站在加油岛上以防被撞,作业人员避免穿过两车中间。

5)客车进站加油时不得载有乘客。

6)禁止使用绝缘性容器加注汽油等。

7)油罐操作孔的上口边缘要高出周围地面20cm,操作孔的盖板及翻起盖的螺杆轴要选用不产生火花的材料或采取其它防止产生火花的措施。

8)操作孔中的法兰盘和其它地方的法兰盘要采用金属跨接的方式,防止静电聚积。

6.1.2.2加油

1)车辆驶入站时,加油员应主动导车辆进入加油位置。当进站加油车停稳,发动机熄火后,方可打开油盖,加油前加油机计数器回零后,启动加油机开始加油。

2)加油作业应由加油员操作,不得由顾客自行处置。

3)加油时应避免油料溅出,尤其机车加油时应特别注意不可溅出油料溅及高温引擎及排气管。

4)加油时若有油料溢出,应立即擦拭,含有油污布料应妥善收存在盖容器中。

5)加完油后,应立即将加油枪拉出,以防被拖走。

6)加油前及加油后应保持橡皮管放置于加油机上,防止被车辆压坏。

7)当加油、结算等程序完成后,应及时引导车辆离开加油岛。

8)站内有人吸烟或使用移动电话时,应立即停止加油。

9)在站内适当位置增设摩托车及塑料桶加油点,严禁用加油枪向摩托车、塑料桶直接加油,摩托车加油后,应用人将车推离加油点5m后,方可启动。

10)加油站上空有高强闪电或雷击频繁时,应停止加油作业,采取防护措施。

6.1.3油罐计量

1)夜间量测油罐时应使用防爆型照明设备。

2)量油时应停止使用与油罐相连的加油机。

3)卸油后,待稳油15min后方可计量。

4)进行油品采样、计量和测量时,不得猛拉快提,上提速度不得大于0.5m/s,下落速度不得大于1m/s。

6.1.4设备使用、维护、检修的安全要求

6.1.4.1基本要求

1)维护、检修应使用防爆型照明设备。

2)进加油站区域内各类作业人员上岗时应穿防静电工作服,防静电工作鞋、袜;严禁穿带铁钉的鞋。严禁在爆炸危险场所穿脱衣服、帽子或类似物。

3)严禁在加油站吸烟及用明火照明。

4)机械转动部位应保证润滑良好,及时加油并经常清除可燃污垢。

5)输送可燃液体的管道,应定期进行耐压试验。

6)维修作业应使用防爆工具。严禁使用撞击易产生火花的工具。

7)定时检测地下油罐泄漏和人孔阴井油气浓度,确认无油料溢出。

6.1.4.2清洗油罐

1)油罐清洗,应该选择有资质的施工单位进行施工,施工过程当中应该急时的导出静电,使用不发生火花的工具,做到将储罐完全排空后,在进行吊装作业。施工单位专门须指定并设置现场安全主管于现场指挥监督作业。

2)要严格恪守相关的安全规定,鉴于油罐清洗所具有的危险性以及易燃易爆剧毒的情况。

3) 清洗油罐时,油罐内的油品和油气必须排空,以免造成爆炸危险

4) 油罐清洗人员一定要佩戴空气呼吸器防毒面具再进行清洗工作

5) 油罐清洗人员在清洗的时候时间一定要把握好,在油罐内的时间一般不能超过20分钟。

6)加油站地下油罐以密闭机械清洗为原则,动力机械以采取气动式为原则,若采用电气机具则应为防爆型式并实施接地。

7)清洗油罐所用的手持工具应为无火花安全工具,和全棉清洁用具。

8)清洗油罐处,须设置施工标识,并严禁无关人员接近。

9)油罐清洗时应随时注意并测试油罐内、外油气浓度及采取必要安全防护措施。

10)油罐清洗后之残渣,应依废弃物清理法规处理。

11)油罐清洗作业期间,值班站长须在现场监督清洗作业过程。

12)油罐清洗后,值班站长应立即检查所有部件已回复正常状态。

6.1.4.3加油机维修

1)加油机维修之前要切断电源,摘下皮带轮上的皮带。若所修的部位需要放油时,必须用容器收集燃油,防止燃油泄漏。

2)所需工具须摆放整齐,严禁乱放乱摔。

3)在维修加油机时,要注意不要划伤各金属零件、密封件及密封结合面,以免造成泄漏。在复装前,须将各零部件清洗干净,以免损伤部件。

4)在维修电器设备之后,要仔细检查线路,防止接错。

5)加油机、加油岛被进站车辆撞击后,应立即关闭电源进行检查,并立即通知维护人员检修。

6.1.4.4动火作业

1)在加油站区域内进行电(气)焊等明火作业应办理动火审批手续。动火作业前,应经本单位负责人和安全部门审批。

2)动火期间,安全监护人员应到现场监督,现场应挂警示牌。动火人员应按动火审批的具体要求作业,动火完毕,监护人员和动火人员应共同检查和清理现场。

3)动火时作业场所应增设消防器材,放置于施工处。

4)临近火灾、爆炸危险区域动火施工时,应隔离并注意风向,以防止余火飘入引起火灾。

5)凡施工时须启、闭管线阀门设备,均应由值班站长、安全员会同处理,施工人员不得擅自操作。

6)动用火种时,值班站长及施工现场负责人不得离开现场。

7)将动火设备,诸如油罐、输送管线等的油品等可燃物彻底清理干净,并有足够时间进行蒸气吹扫和水洗,达到动火条件。

8)与动火设备相连的所有管线,均应加堵盲板与系统彻底隔离、切断。

9)油罐、容器动火,应做爆炸分析,合格后方可动火。动火前在外边进行明火试验,工作时容器外应有专人监护。

10)动火点周围(最小半径15m)的下水井、水封井、隔油池、地漏、地沟等应清除易燃物,并予以封闭。

11)电焊回路线应接在焊件上,不得穿过下水井地沟或其他设备搭火。

12)高处动火(2m以上)必须采取防止火花飞溅措施,风力较大时,应加强监护,大于5级时禁止动火。

13)动火开始前和动火结束后,均应认真检查现场条件是否变化,不得留有余火。

6.1.4.5防雷防静电设施

1)防雷装置检测应当每年一次,对爆炸危险环境场所的防雷装置应当每半年检测一次。

2)所有防静电设备、测试仪表及防护用品,要定期检查、维修,并建立设备档案。

3)经常检查加油枪胶管上的金属屏蔽线和机体之间的静电连接。

6.1.4.6供电

1)电气作业必须由经过专业培训、考试合格,持有电工特种作业资格证的人员进行。电气作业人员上岗,应按规定穿戴好劳动防护用品并正确使用符合安全要求的电气工具。

2)配电室闸箱,应设在独立房间内,配电间内不得存放杂物及易燃品,配电箱内应用空气开关代替刀闸开关,箱内保持干净无杂物。

3)雷雨天气巡检室外设备时,巡检人员必须穿绝缘靴,并不得靠近避雷装置。

4)在低压配电系统中,必须正确选择、安装、使用电流动作型漏电保护器。

5)电气检修必须执行电气检修工作票制度,并明确工作票签发人、工作负责人(监护人)、工作许可人、操作人员责任。工作票必须经签发人签发,许可人许可,并办理许可手续后方可作业。

6)不得在电气设备、供电线路上带电作业(无论高压或低压)。停电后,应在电源开关处上锁、拆下熔断器,并挂上“禁止合闸、有人工作”等标示牌,工作未结束或未得到许可,任何人不准随意拿下标示牌或送电。工作完毕并经复查无误后,由工作负责人将检查情况与值班人员做好交接后方可摘牌送电。

7)不应随意拉设临时线路。

8)更换熔断器,要严格按照规定选用熔丝,不得任意用其它金属代替。

9)当外线停电后,及时断开配电柜中外电总闸和加油站内主要设备及大负荷设备的电源开关(如:加油机、加油区照明、微机等)。按发电操作规程启动发电设备。

10)恢复外线供电,当外线来电时断开加油站内各主要设备及大负荷的电源开关(如:加油机、加油区照明、微机等)。注意观察外电指示灯及电表变化情况,确认电压稳定后,按操作规程恢复供电。

6.1.5站区站房管理

1)站区内严禁吸烟,不得使用移动通信工具。易燃、易爆区域内,严禁使用手机,严禁摄相拍照。

2)站区内搬运金属容器时,严禁在地上抛掷或拖拉,在容器可能碰撞部位应覆盖不发生火花的材料。

3)加油站之污油布存放桶应为金属制,并定期清理。

4)加油站地面油渍必须立即清理,以防滑倒或引起火灾。

5)不得使用汽油清洗油污。

6)工作人员进食前必须洗手。

7)作业人员应熟习掌握灭火器操作,熟悉消防器材位置,以备紧急时能立刻处理。

8)当发生洪涝灾害时,加油站应立即关闭电源开关,停止营业,同时密封油罐量油孔,防止油品外溢,做好安全防范工作。洪涝过后及时组织排水,测试油罐底水高,检查设备,排除隐患,确认无误后,继续营业。

6.2建议

1)外来车辆加油时,无关人员禁止入内。客车内的乘客要在站外下车。

2)加油车辆到限定位置后要熄火。司机不得在车辆定位后修车和擦试汽车。

3)加油员应亲自操纵加油枪,不得折扭加油软管或拉长到极限。加油枪应牢靠地插入油箱的灌口内,集中精力,认真操作,做到不洒不冒。

4)雷暴天气,禁止加油作业;送油车卸油时暂停加油;不给塑料和胶皮容器加油。

5)加油机发生故障或发生危及加油站安全的情况时,应立即停止加油。发生跑、冒、洒油时,必须待清理完现场后,加油车才能起动离去。

6)对洒漏在地面上的油品,要及时处理。不得用化纤织物擦拭加油机、汽车油箱附近车体和地面。

7)给摩托车加油时,在加油站内划出专门的摩托车加油区,将摩托车停放在划定的区域内用铁桶将油加入车内。

8)保持加油站设施与周边环境以及加油站重要设施、设备之间的安全距离要求。

9)重要危险以及事故易发部位的安全警示标志要醒目。

10)重大危险设备、危险作业应严格执行有关安全规定。

11)加强相关专业人员的业务培训及岗位资格培训。

12)建立、健全人员岗位安全责任制和岗位操作规程,健全各类管理制度。

13)建立企业危险化学品事故应急救援预案以及重要危险设备的定期检测、评估、监控措施,认真组织员工学习并进行有关预案内容的演练。

14)各类安全管理技术档案、记录及台账应如实填写。

15)按规定配备足量的灭火器、灭火毯、消防沙、消防桶、消防铲等消防器材,并在有利灭火要求的适当部位摆放,定期进行消防器材的检查和维护保养,以保证消防器材完好、有效。

16)加强检修现场的安全管理,在现场应设置安全界标或栅栏,并有专人监护,非检修有关人员禁止入内。





7.评价结论

根据该加油站现场勘察与评价,通过对乙醇汽油的危险有害因素分析,对照有关标准规范,对该加油站评价结论如下:

(1)该加油站位于朝阳区普庆路1号,该站规模属于二级加油站。站内工艺设施与站外建构筑物之间防火距离及站内设施之间防火距离均符合要求。站址选择及平面布置符合相关规范要求。

(2)该加油站单层油罐进行衬里改造工程符合吉林省安全监管局《关于加油站双层罐改造安全监管有关问题的补充通知》(吉安监管危化〔2017〕59号)的文件中规模不变、布局不变、功能不变、地址不变,可不进行建设项目安全设施“三同时”审批的条件。

(3)根据《重点监管的危险化学品名录》(2013完整版)规定,该加油站涉及的乙醇汽油属于重点监管的危险化学品,各级安全监管部门应将该加油站优先纳入年度执法检查计划,实施重点监管。加油站应切实加强危险化学品安全管理工作。

(4)通过对加油站储罐区的危险物质进行重大危险源辨识,未构成危险化学品重大危险源。

(5)通过对该站的危险、有害因素分析可知该站存在火灾、爆炸、中毒、窒息、静电、雷击、车辆伤害和触电等危险因素,其中火灾、爆炸的危险性发生几率较大,且后果严重,轻则财产损失,重则造成重大经济损失和人员伤亡,加油站应该在防火、防爆等方面着重管理。

综上所述,中国石油天然气股份有限公司吉林长春销售分公司普庆加油站单层钢质油罐衬里改造符合《关于加油站双层罐改造安全监管有关问题的补充通知》(吉安监管危化〔2017〕59号)的文件中规定规模不变、布局不变、功能不变、地址不变的规定;改造后该加油站的安全现状符合国家有关法律、法规和标准、规范的要求,评价结论为具备安全条件,符合安全经营要求。





公司名称:吉林省吉泰安全技术服务有限公司     公司地址:长春市临河街5445号圣豪汇商709
邮政编码:130031    联 系 人:李女士    电话号码:0431-81043455/3466    传真号码:0431-81043477
微信公众平台
版权所有:吉林省吉泰安全技术服务有限公司    吉ICP备12002016号 未经许可禁止转载或建立镜像
技术支持:南北科技
