吉林省君汇能源集团有限公司

东盛加油加气站扩建项目

安全验收评价报告

　　吉林省吉泰安全技术服务有限公司

   资质证书编号:APJ-（吉)-306

2017年3月17日

　　前  言

　　吉林省君汇能源集团有限公司为实现建设项目的本质安全，根据《中华人民共和国安全生产法》、《关于加强建设项目安全设施“三同时”工作的通知》和《建设项目安全设施“三同时”监督管理办法》 (******安监总局令第36号)的要求，委托我公司对吉林省君汇能源集团有限公司东盛加油加气站扩建项目进行安全验收评价。为此，我公司组织专业人员，对项目现场及周边情况进行实地勘察。依据《安全评价通则》的规定，根据相关法律、法规、标准、规程及委托单位提供的资料编制《吉林省君汇能源集团有限公司东盛加油加气站扩建项目安全验收评价报告》。

　　目录

　　1概 述---------------------------------------------------------------------------------- - 1 -

1.1安全预评价的目的--------------------------------------------------------------------- - 1 -

1.2评价依据----------------------------------------------------------------------------- - 1 -

1.3评价范围----------------------------------------------------------------------------- - 3 -

1.4安全验收评价工作程序----------------------------------------------------------------- - 3 -

2建设项目概况--------------------------------------------------------------------------- - 5 -

2.1建设单位简介------------------------------------------------------------------------- - 5 -

2.2 被评价建设项目概况------------------------------------------------------------------ - 5 -

2.3站址选择及总平面布置----------------------------------------------------------------- - 6 -

2.4自然气象条件------------------------------------------------------------------------- - 11 -

2.5生产工艺----------------------------------------------------------------------------- - 12 -

2.6主要设备及工艺参数------------------------------------------------------------------- - 14 -

2.7建构筑物----------------------------------------------------------------------------- - 15 -

2.8配套和辅助工程名称、能力、介质来源--------------------------------------------------- - 16 -

2.9自控及仪表--------------------------------------------------------------------------- - 19 -

2.10原辅材料、产品的储运---------------------------------------------------------------- - 20 -

2.11组织机构及定员---------------------------------------------------------------------- - 20 -

3主要危险、有害因素辨识和分析----------------------------------------------------------- - 21 -

3.1物质危险、有害因素辨识--------------------------------------------------------------- - 21 -

3.2火灾、爆炸危险性分析----------------------------------------------------------------- - 24 -

3.3其他危险、有害因素分析--------------------------------------------------------------- - 27 -

3.4重大危险源辨识----------------------------------------------------------------------- - 32 -

3.5危险、有害因素的辨识依据说明--------------------------------------------------------- - 34 -

3.6事故案例分析------------------------------------------------------------------------- - 38 -

4评价单元划分及评价方法选择------------------------------------------------------------- - 40 -

4.1 评价单元划分------------------------------------------------------------------------ - 40 -

4.2 评价方法的选择---------------------------------------------------------------------- - 41 -

5定性、定量评价------------------------------------------------------------------------- - 45 -

5.1选址及总平面布置单元----------------------------------------------------------------- - 45 -

5.2生产和储存装置单元------------------------------------------------------------------- - 57 -

5.3定量计算过程------------------------------------------------------------------------- - 67 -

5.3公用工程单元------------------------------------------------------------------------- - 68 -

5.4风险程度的分析过程------------------------------------------------------------------- - 75 -

6安全条件和安全生产条件的分析结果------------------------------------------------------- - 77 -

6.1安全条件分析结果--------------------------------------------------------------------- - 77 -

6.2安全生产条件分析结果----------------------------------------------------------------- - 78 -

7安全对策措施--------------------------------------------------------------------------- - 85 -

7.1安全对策措施------------------------------------------------------------------------- - 85 -

7.2建议--------------------------------------------------------------------------------- - 85 -

7.3建议--------------------------------------------------------------------------------- - 87 -

8安全验收评价结论----------------------------------------------------------------------- - 88 -

　　附件：

　　1、安全评价委托书

　　2、营业执照

　　3、主要负责人和安全管理人员合格证

　　4、特种作业人员资格证书

　　5、液压式天然气压缩机合格证

　　6、建设工程消防验收意见书

　　7、四平市汽车加油加气站防雷安全检测报告

　　8、防静电接地装置检测报告

　　9、CNG加气机检定证书

　　10、可燃气体报警器检定证书

　　11、压力表检定证书

　　12、安全阀校验报告

　　13、设计单位资质

　　14、施工单位资质

　　15、总平面布置图

　　16、带控制区点工艺流程图

　　17、爆炸危险区域划分总平面图

　　1概 述

1.1安全预评价的目的

　　安全评价目的是贯彻“安全******，预防为主，综合治理”的方针，为建设项目初步设计提供科学依据，以利于提高建设项目的本质安全程度。本次评价的目的在于：

　　1）分析和预测本项目建成投产后的主要危险、有害因素及其产生危险、有害后果的主要条件；

　　2）采用系统安全分析方法，对工程运行过程中固有的危险、有害因素进行定性和定量分析与评价，明确其危险等级或程度；

　　3）有重点、有针对性地提出消除、预防或减弱危险、有害因素的对策措施，以提高装置安全运行等级，为装置的安全设计、生产运行以及日常管理提供依据；

　　4）为安全生产综合管理部门实施监督管理提供依据。

　　1.2评价依据

　　1.2.1法律法规文件

　　1）《中华人民共和国安全生产法》（中华人民共和国主席令第13号）；

　　2）《中华人民共和国劳动法》（中华人民共和国主席令第28号）；

　　3）《中华人民共和国消防法》（中华人民共和国主席令第6号）；

　　4)《中华人民共和国特种设备安全法》（中华人民共和国主席令第4号）；

　　5）《危险化学品安全管理条例》（国务院令第591号）；

　　6）《特种设备安全监察条例》(中华人民共和国国务院令第549号)；

　　7）《吉林省安全生产条例》（吉林省第十届人民代表大会常务委员会公告第35号）；

　　8）《安全生产经营单位安全生产事故应急预案编制导则》（GB/T29639-2013）；

　　9）《首批重点监管的危险化学品名录的通知》（安监总管三[2011]95号）；

　　10）《第二批重点监管危险化学品名录的通知》（安监总管三[2013]12号）；

　　11）《******安全监管总局公布首批重点监管的危险化工工艺》（安监总管三〔2009〕116号）；

　　12）《第二批重点监管危险化工工艺目录和调整首批重点监管危险化工工艺中部分典型工艺》（安监总管三[2013]3号）。

　　1.2.2规范

　　1）《安全评价通则》（AQ8001-2007）；

　　2）《危险化学品建设项目安全评价细则（试行）》（安监总危化[2007]255号）；

　　3）《汽车加油加气站设计与施工规范》（GB 50156－2012  2014年版）；

　　4）《危险化学品重大危险源辨识》（GB 18218－2009）；

　　5）《建筑设计防火规范》（GB 50016－2014）；

　　6）《建筑物防雷设计规范》（GB 50057－2010）；

　　7）《建筑抗震设计规范》（GB 50011－2010）；

　　8）《建筑灭火器配置设计规范》（GB 50140－2005）；

　　9）《建筑物电子信息系统防雷技术规范》（GB 50343－2004）；

　　10）《供配电系统设计规范》（GB50052-2009）；

　　11）《爆炸危险环境电力装置设计规范》（GB 50058－2014）；

　　12）《石油化工静电接地设计规范》（SH 3097-2000）；

　　13）《防止静电事故通用导则》（GB 12158－2006）；

　　14）《钢质管道焊接及验收》（SY／T 4103－2006）；

　　15）《安全标志及其使用导则》（GB 2894－2008）；

　　16）《消防安全标志设置要求》（GB 15630－1995）。

　　17）《危险化学品名录》（2015版）；

　　18）《生产过程危险和有害因素分类与代码》（GB/T 13861-2009）；

　　19）《企业职工伤亡事故分类》（GB 6441-1986）；

　　20）《气瓶充装许可规则》（TSG R4001-2006）；

　　21）《石油化工可燃气体和有毒气体检测报警设计规范》（GB50493-2009）。

　　1.2.3依据的其他相关资料

　　1）企业提供的相关资料

　　1.3评价范围

　　本次安全验收评价的范围是吉林省君汇能源集团有限公司东盛加油加气站扩建项目的站址选择及总平面布置、主要装置设施、公用工程及辅助设施等。（本报告评价范围仅包含与加油部分相关的站级划分和总平面布置内容，关于加油部分的经营和储存的安全条件不在本次评价范围内）。

　　1.4安全验收评价工作程序

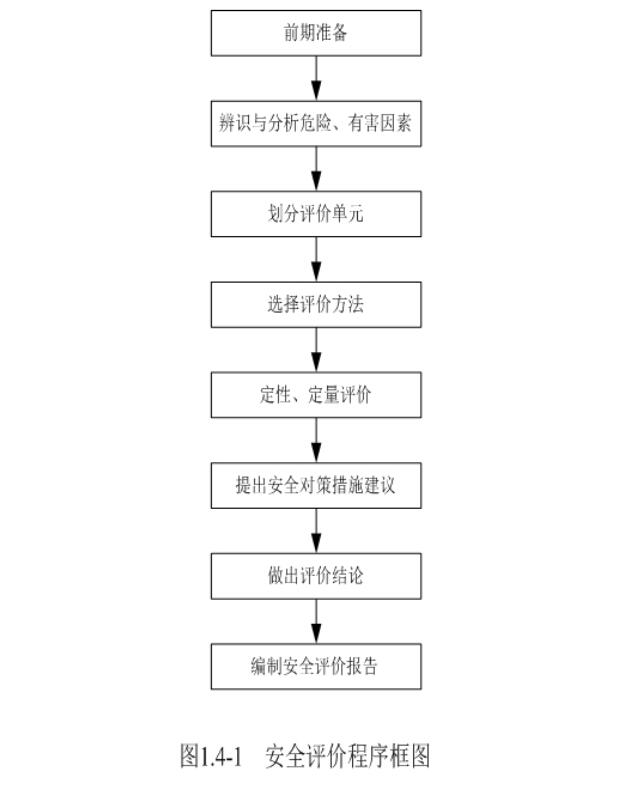

　　安全验收评价程序分为：前期准备阶段；辨识与分析危险、有害因素；划分评价单元；选择评价方法；定性、定量评价；提出安全对策措施及建议；做出安全预评价结论；编制安全预评价报告等。具体程序如图1.4-1所示。

　　本次安全评价的程序如图1.4-1所示。

　　2建设项目概况

　　2.1建设单位简介

　　吉林省君汇能源集团有限公司东盛加油加气站位于四平经济开发区（东盛大街西、南四纬路北），负责人：周子军，成立日期2013年4月25日。

2.2 被评价建设项目概况

　　2.2.1建设项目概况

　　项目名称：吉林省君汇能源集团有限公司东盛加油加气站

　　扩建项目

　　建设单位: 吉林省君汇能源集团有限公司东盛加油加气站

　　项目地址：四平经济开发区（东盛大街西、南四纬路北）

　　企业性质：有限责任公司

　　负责人：周子军

　　项目性质：扩建

　　建设总投资：100万元

　　占地面积：8000平方米

　　该站共有员工10人，其中站长1人，安全管理人员1人，检查人员2人，充装人员6人。

　　吉林省君汇能源集团有限公司东盛加油加气站原有加油机6台，CNG加气机4台，储油罐2×20m³（柴油）、2×20m³（乙醇汽油），1台CNG储气瓶组（V=6m3）,站内停放1台车载储气瓶组拖车（V≤24m3）。站房、洗车房、消防泵房、罩棚和围墙全部利旧。

　　本次扩建项目内容为增加1台压缩机撬。

　　2.2.2建设规模

　　该加气站日加气量为1.5×104Nm3。

　　吉林省君汇能源集团有限公司东盛加油加气站原有储油罐2×20m³（柴油）、2×20m³（乙醇汽油），1台CNG储气瓶组（V=6m3）,站内停放1台车载储气瓶组拖车（V≤24m3）。依据《汽车加油加气站设计与施工规范》（GB5016-2012，2014年版）第3.0.14条，该加油与CNG加气合建站为三级加油与CNG加气合建站。

　　8安全验收评价结论

　　　　通过对吉林省君汇能源集团有限公司东盛加油加气站扩建项目的危险、有害因素分析、工艺过程危险性分析及安全检查表、事故树、预先危险性分析法（PHA）和道化学公司（DOW）火灾、爆炸危险指数评价法得出以下结论：

　　1）CNG设备与站外建（构）筑物的安全距离符合《汽车加油加气站设计与施工规范》（GB50156-2012，2014年版）的要求。

　　2）本项目所涉及的危险化学品品种主要有压缩天然气、乙醇汽油和柴油。在经营过程中主要存在着火灾、爆炸、中毒等危险因素。同时还存在机械伤害、触电、车辆伤害等有害因素。根据《危险化学品重大危险源辨识》（GB18218-2009）对本项目进行辨识，确认本项目危险化学品天然气、乙醇汽油和柴油的数量未构成危险化学品重大危险源。但由于压缩天然气、乙醇汽油和柴油存量较大，经营和储存中仍应加强管理。

　　3）采用了安全设施设计的内容，安全设施符合现行相关法律、法规及技术标准的要求，该项目的工艺在国内外普遍采用，该工艺成熟可靠，设备、设施在国内处于平均水平。

　　4）本项目调试期间设备设施运行状况良好，操作参数符合设计要求，各项安全设施均可正常投入使用，该项目技术、工艺和装置、设备安全、可靠，安全水平良好。

　　5）本项目符合******有关法律法规、标准、规章的要求，安全评价结论是吉林省君汇能源集团有限公司东盛加油加气站扩建项目具备安全验收条件，能够安全运营。
